Диаграмма Ганта в Wrike

Если вкратце:

Диаграмма Ганта в Wrike предоставляет наглядный способ планирования и отслеживания проектов. Все типы пользователей на платных аккаунтах могут просматривать и редактировать задачи на таймлайне, настраивать отображаемые элементы и скрывать или показывать пустые папки. Вы можете переключиться на новую Диаграмму Ганта, чтобы получить обновлённые возможности и новый интерфейс. Для дальнейших действий ознакомьтесь со статьями о работе с задачами и сортировке в Диаграмме Ганта.

Таблица 1. Доступность для пользователей старых планов

Бесплатный

Professional

Business

Enterprise

Доступно: старые планы Professional, Business, Enterprise.; Недоступно: старый план Free.;

Таблица 2. Доступность

Бесплатный

Team

Бизнес

Enterprise

Pinnacle

Доступно: Team, Business, Enterprise, Pinnacle. ; Недоступно: Бесплатный;

Обзор

Диаграммы Ганта можно просматривать всеми типами пользователей (включая гостевых пользователей, участников или наблюдателей) на всех платных аккаунтах.

Диаграмма Ганта используется для просмотра запланированных сроков задач в папке, проекте или пространстве и для быстрого внесения исправлений в календарный план проекта.

Задачи на временной шкале в правой части диаграммы представлены в виде полос, соответствующих планируемым периодам выполнения. В таблице в левой части показаны все задачи, в том числе и те, для которых не указаны сроки.

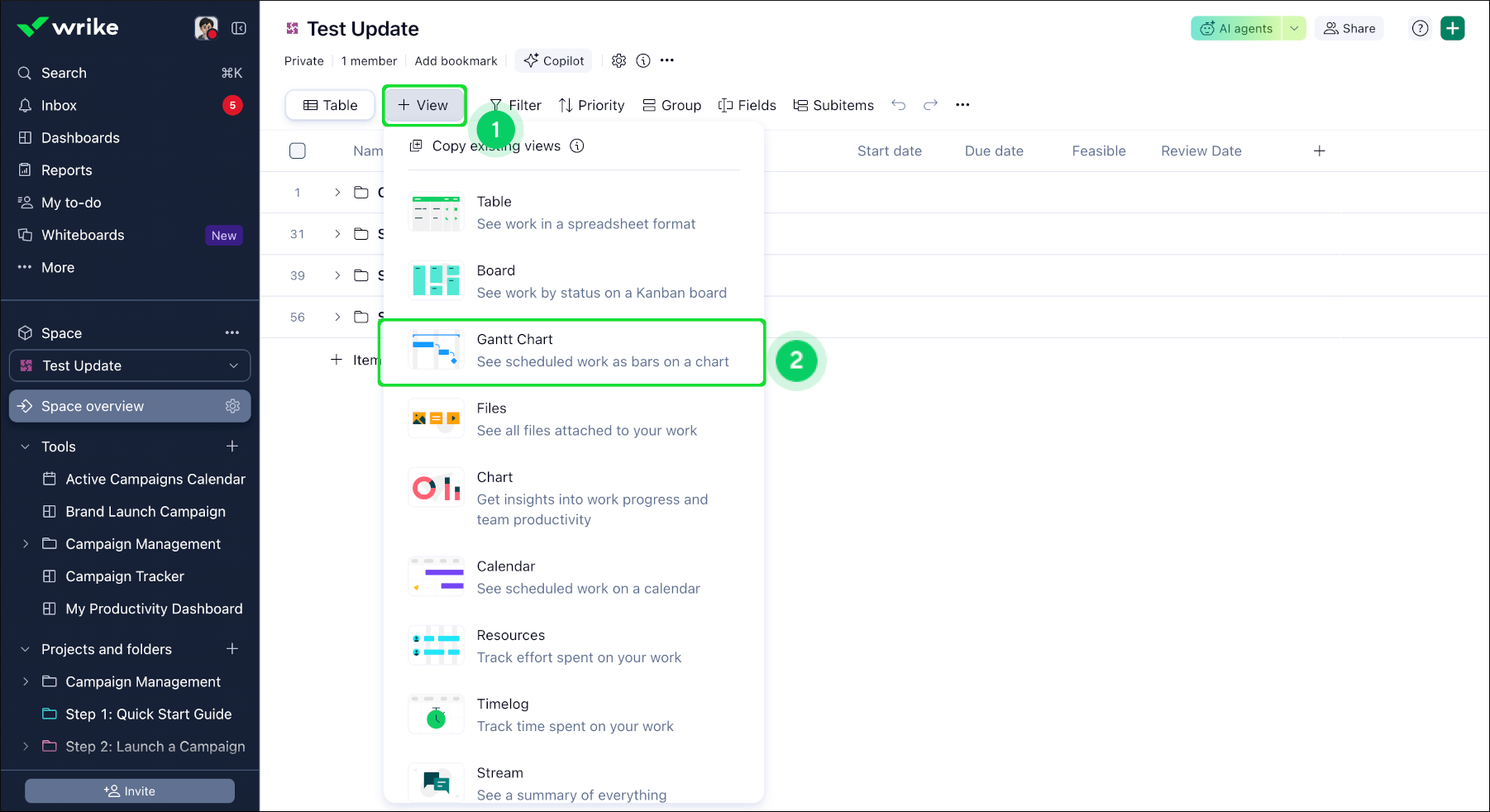

Для просмотра папки, проекта или пространства на диаграмме Ганта:

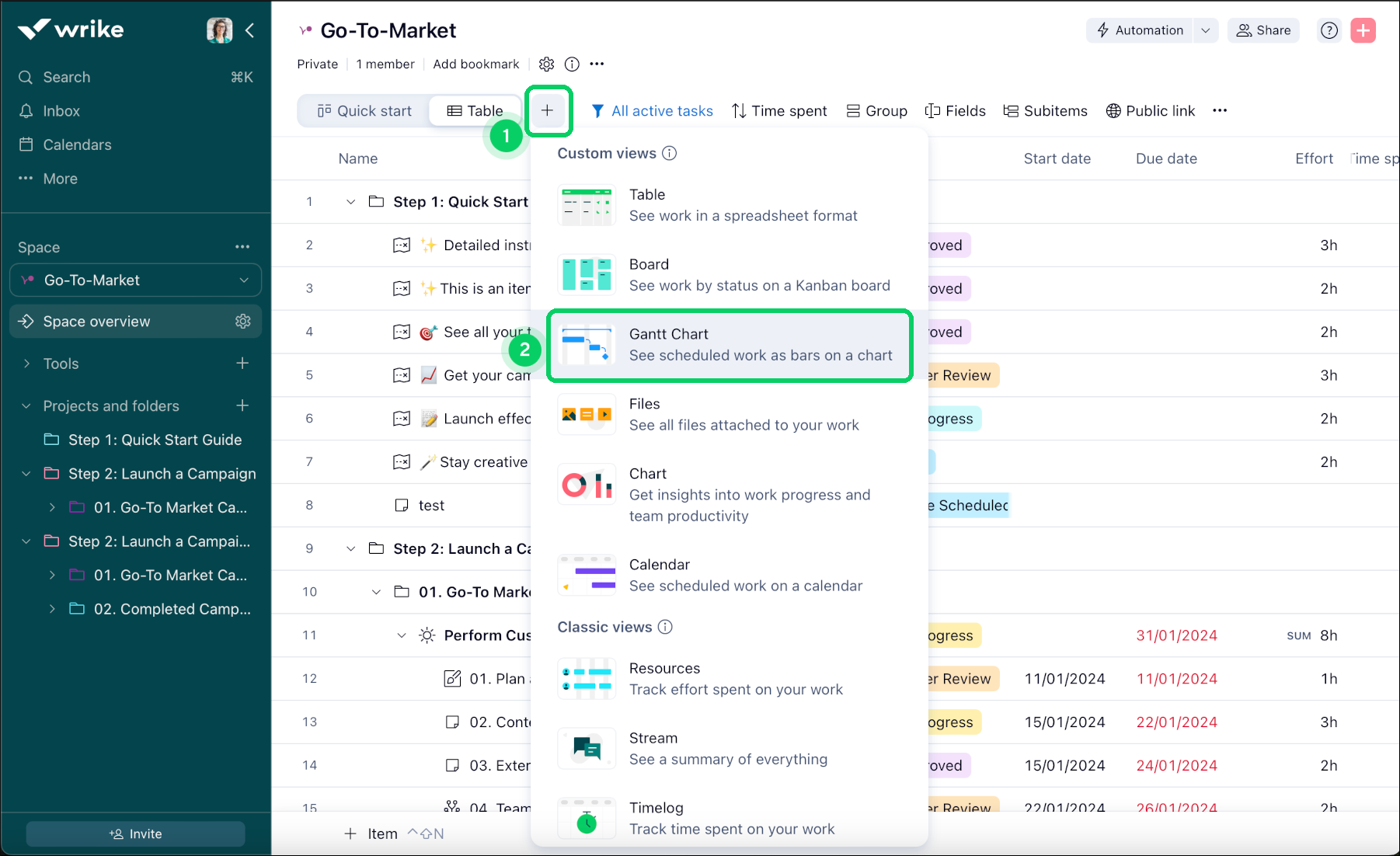

  1. Перейдите к папке, проекту или пространству на боковой панели.

  2. Нажмите + Добавить вид 1 на панели инструментов.

  3. В раскрывающемся списке выберите Диаграмма Ганта 2.

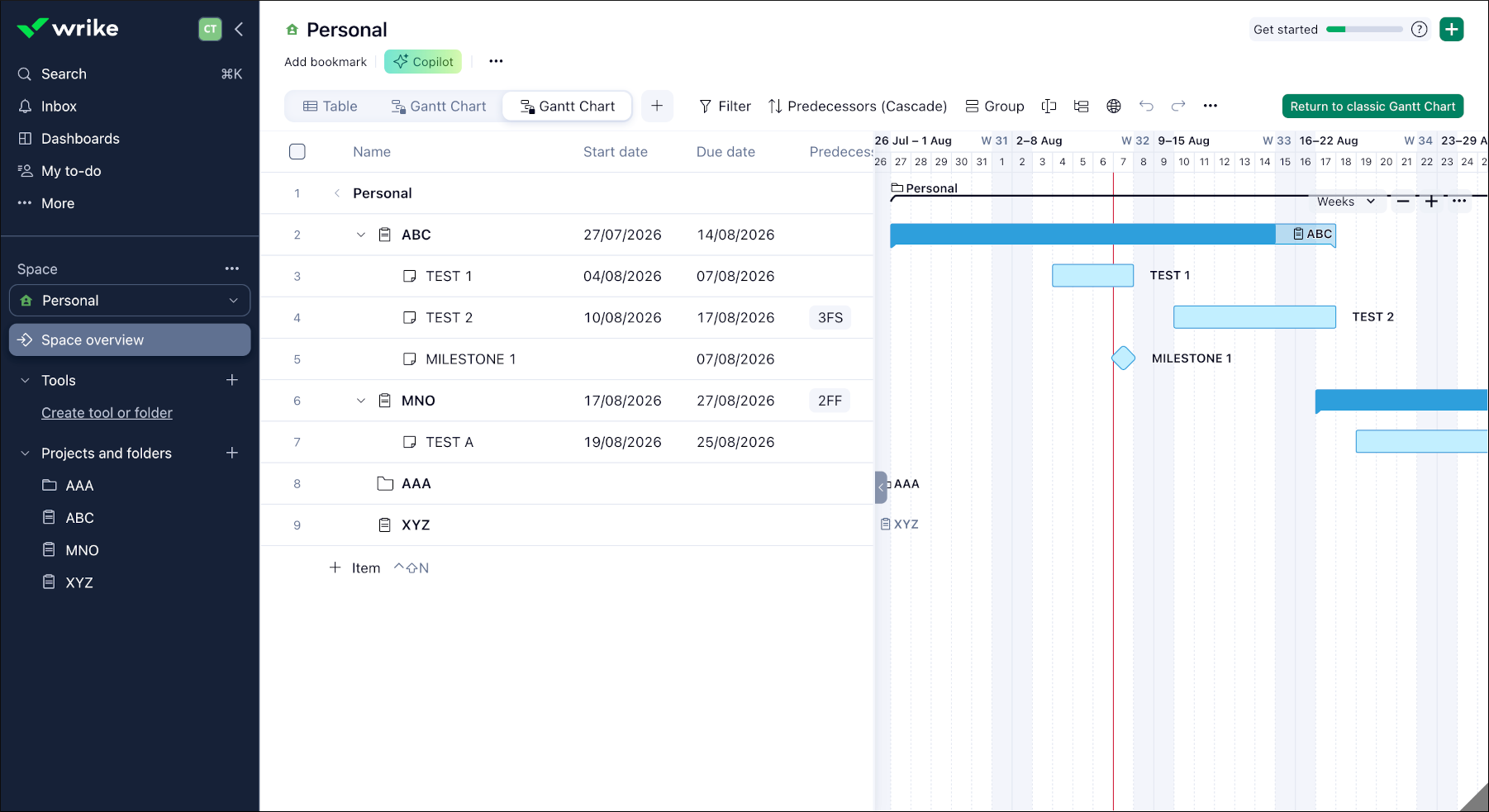

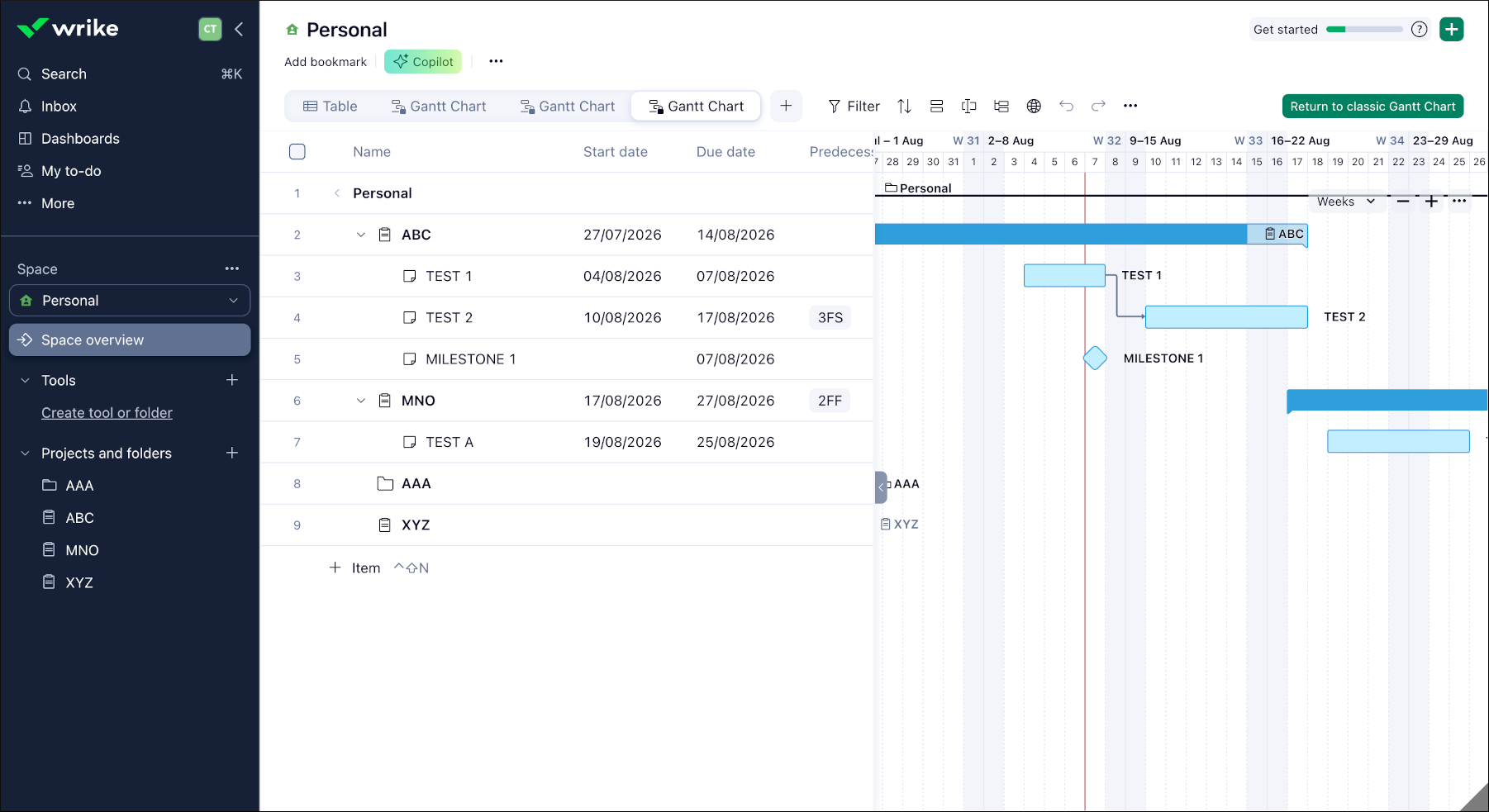

Как перемещаться по временной шкале?

По умолчанию задачи на временной шкале диаграммы отображаются в цветах, соответствующих их статусам.

Совет

Вы можете установить флажок Предупреждения о просроченных задачах, чтобы все просроченные задачи выделялись красным цветом.

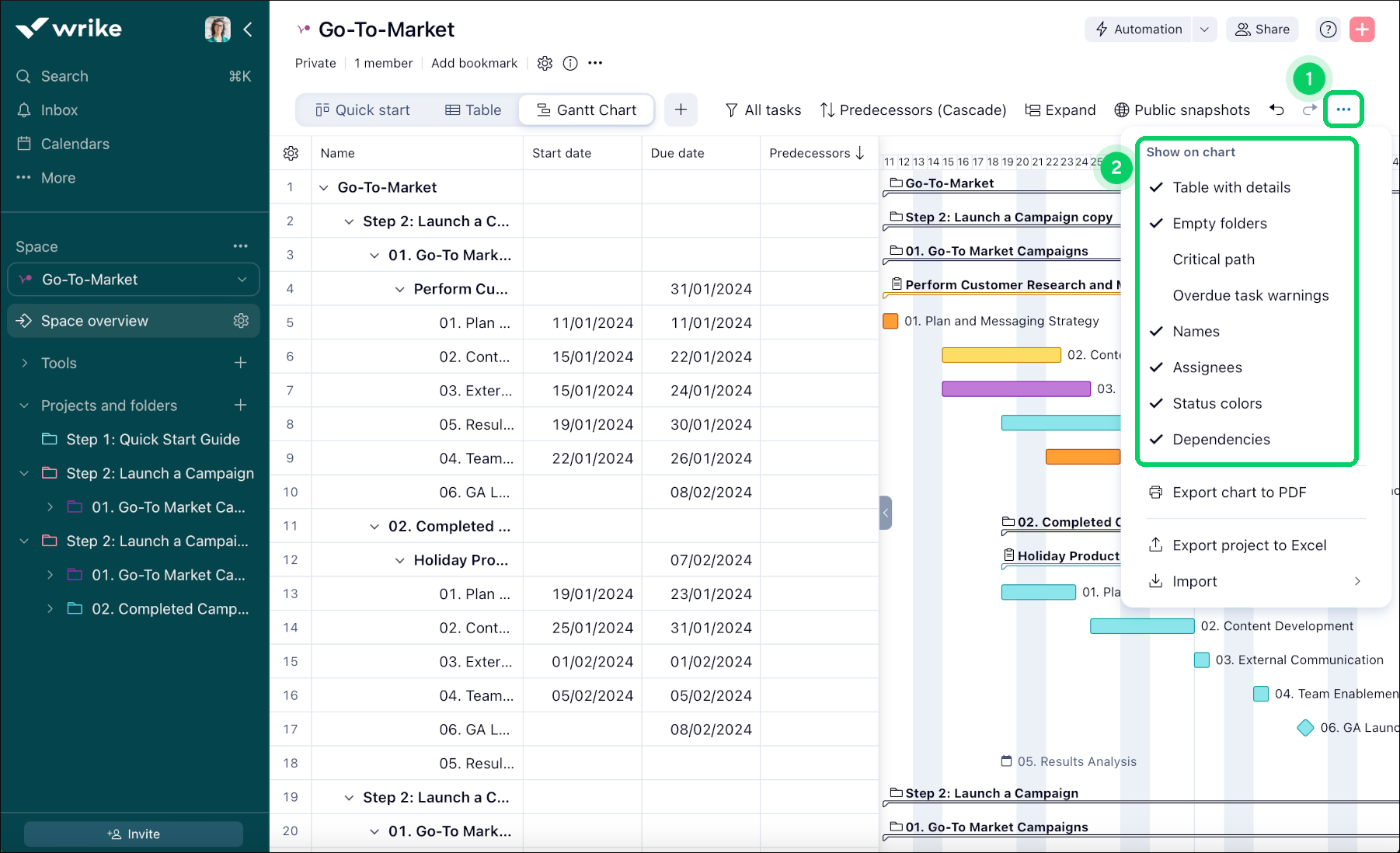

Вы можете изменить отображение на временной шкале.

  1. Нажмите кнопку меню «три точки» 1.

  2. Выберите, что нужно показать (или скрыть) в списке 2.

  • Таблицу с подробными данными

  • Пустые папки

  • Критический путь

  • Предупреждения о просроченных задачах

  • Названия

  • Исполнители

  • Цвета статусов

  • Зависимости

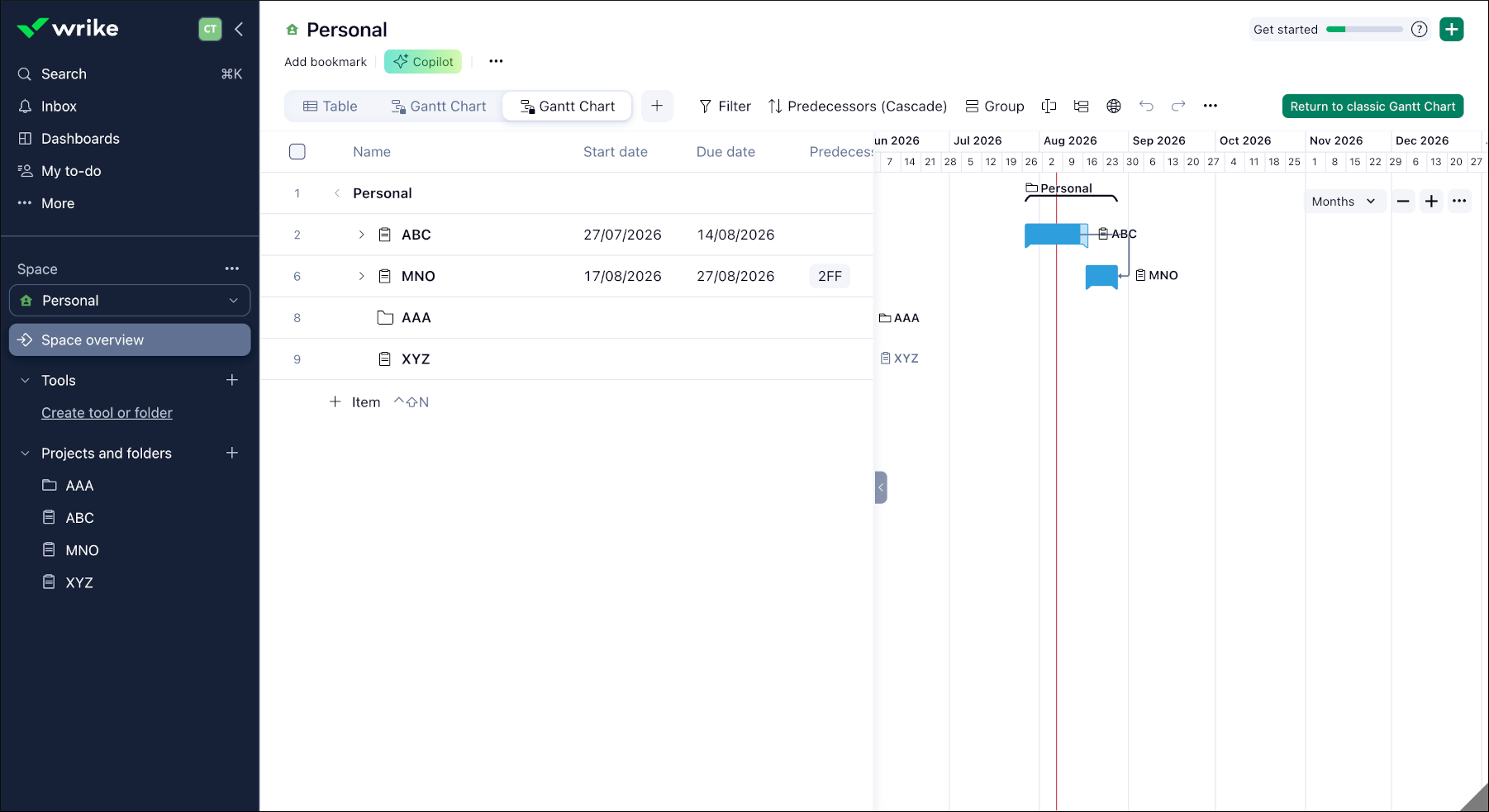

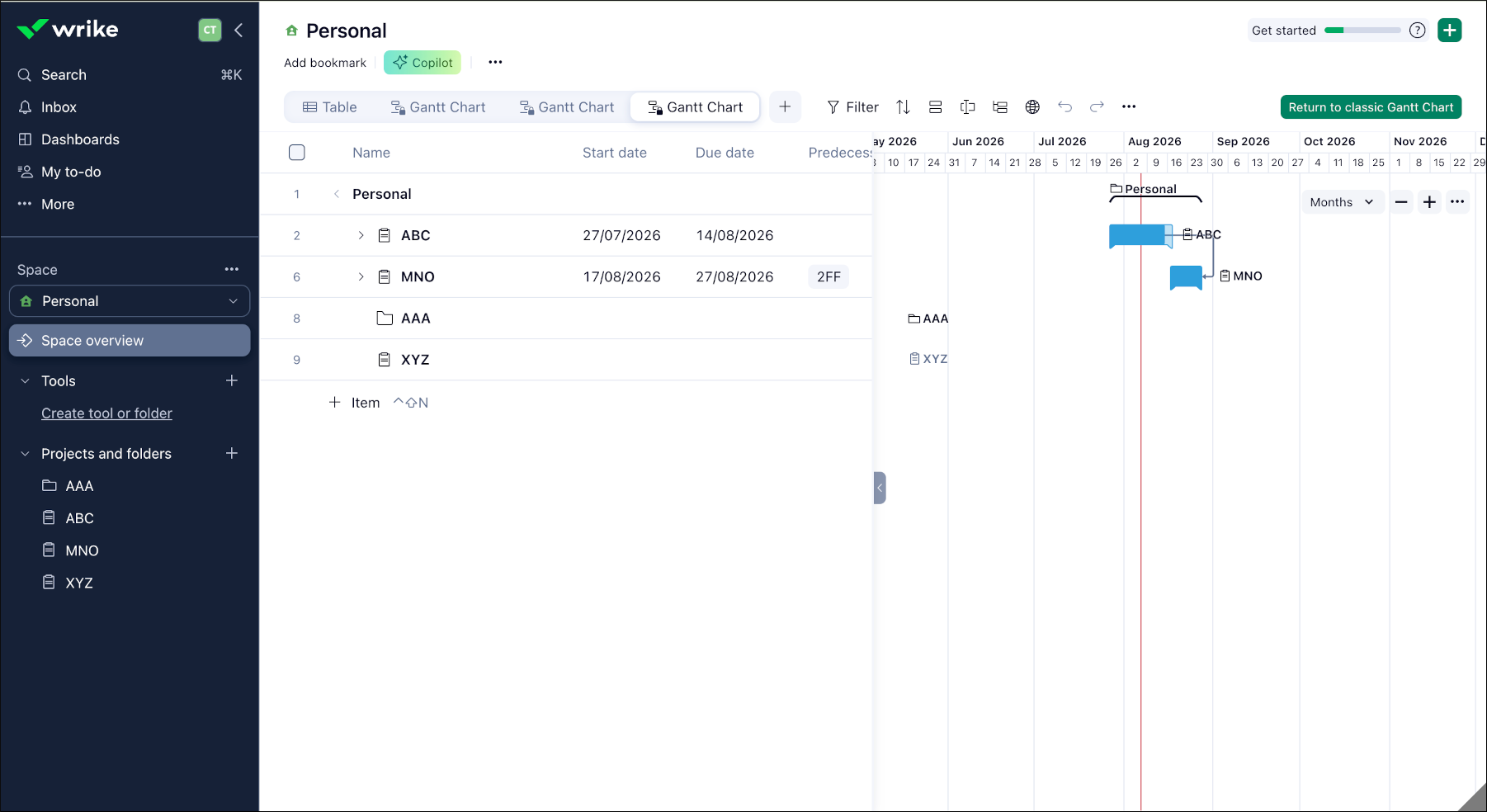

Как просматривать проекты, папки и пространства на таймлайне?

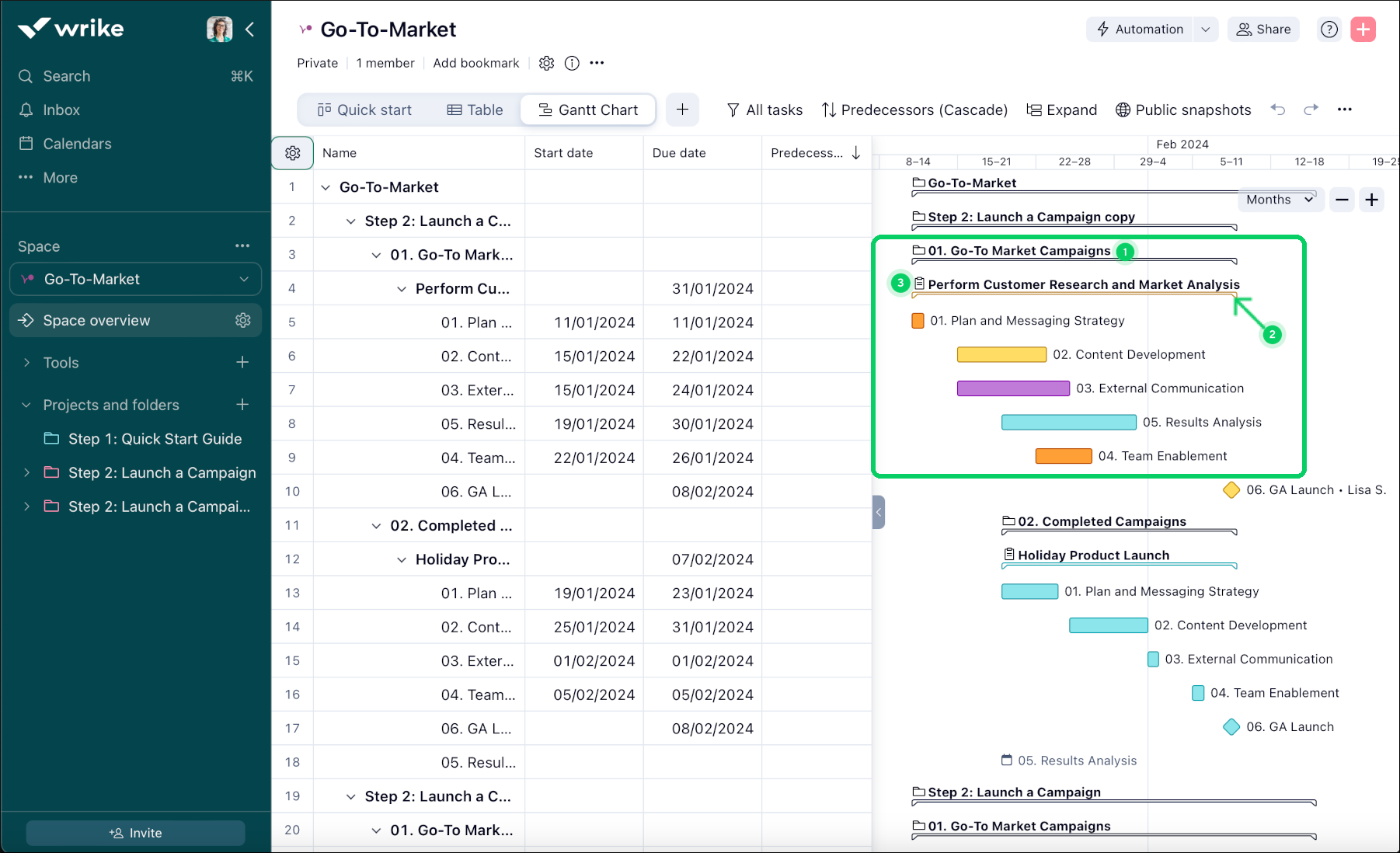

  • При отображении папки, проекта или пространства 1 на временной шкале под его именем будет показана вилка. Цвет вилки 2 соответствует статусу проекта.

  • Вилка всегда будет охватывать интервал от даты начала самой ранней задачи до даты окончания самой поздней задачи из всех задач проекта, даже если у проекта есть собственные даты начала и окончания, установленные в режиме просмотра объектов. Даты начала и окончания, установленные в этих полях, не отображаются на диаграмме Ганта.

  • Иконка проекта или папки 3 отображается слева от его или ее названия. Иконка папки показана рядом с названием пространства.


Как перемещаться по таблице?

Табличная часть диаграммы Ганта дает вам упрощенный доступ ко всем объектам выбранной папки, проекта или пространства. Здесь вы можете добавлять и удалять столбцы точно так же, как и в режиме таблицы.

Совет

Вы можете свернуть и развернуть содержимое папки, проекта или пространства с помощью иконки с галочкой слева от названия папки, проекта или пространства. Если вы хотите видеть все содержимое в развернутом виде (в том числе все подпапки), удерживайте нажатой клавишу Ctrl (или Cmd, если вы работаете на Mac) и нажмите на иконку с галочкой. Используйте это же сочетание, чтобы одновременно свернуть все объекты.

Как скрыть (или показать) табличную часть?

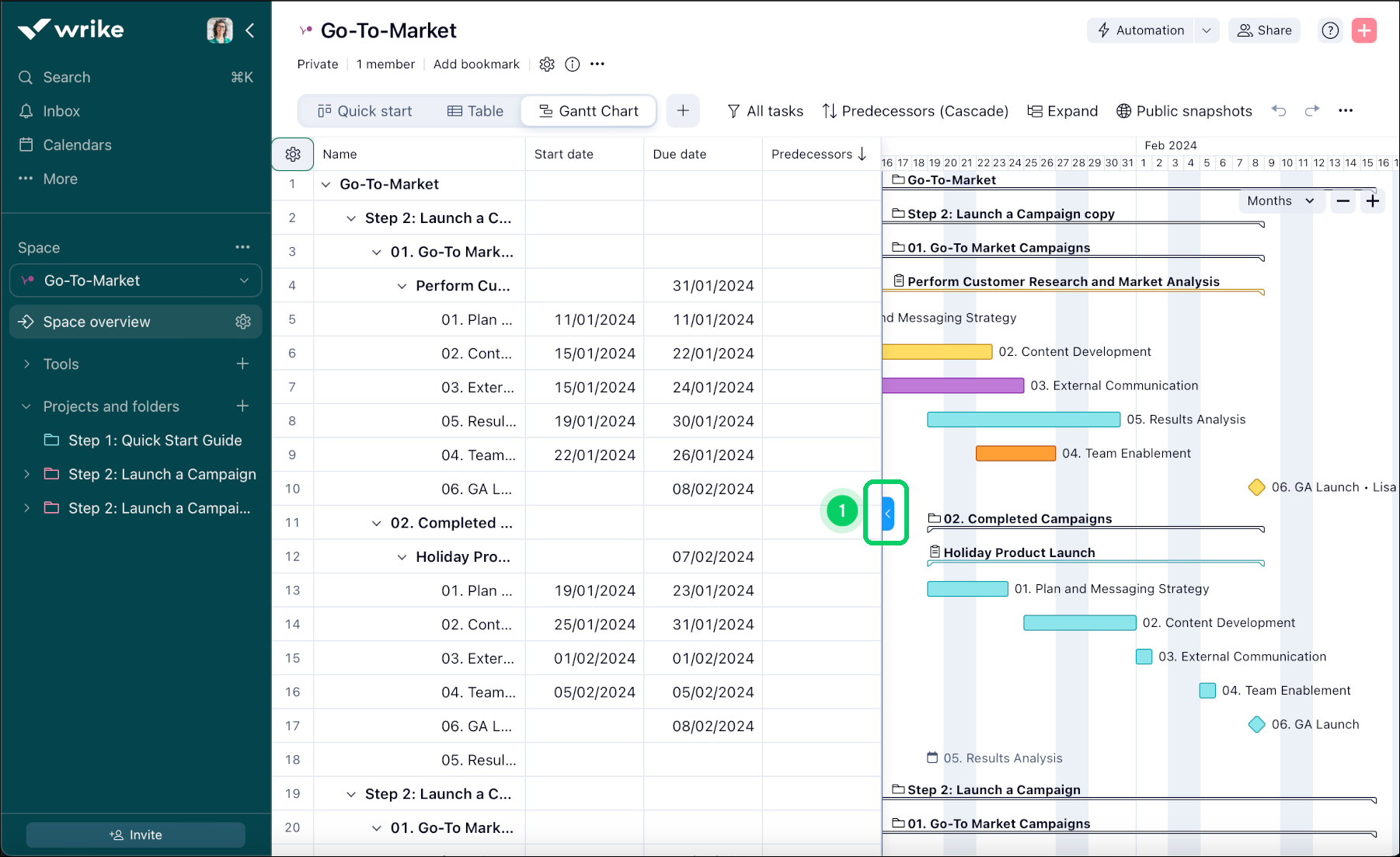

  1. Наведите курсор на правую границу таблицы (или на левую часть окна, если таблица скрыта).

  2. Нажмите голубую кнопку 1 с галочкой.


Как скрыть (или показать) табличную часть?

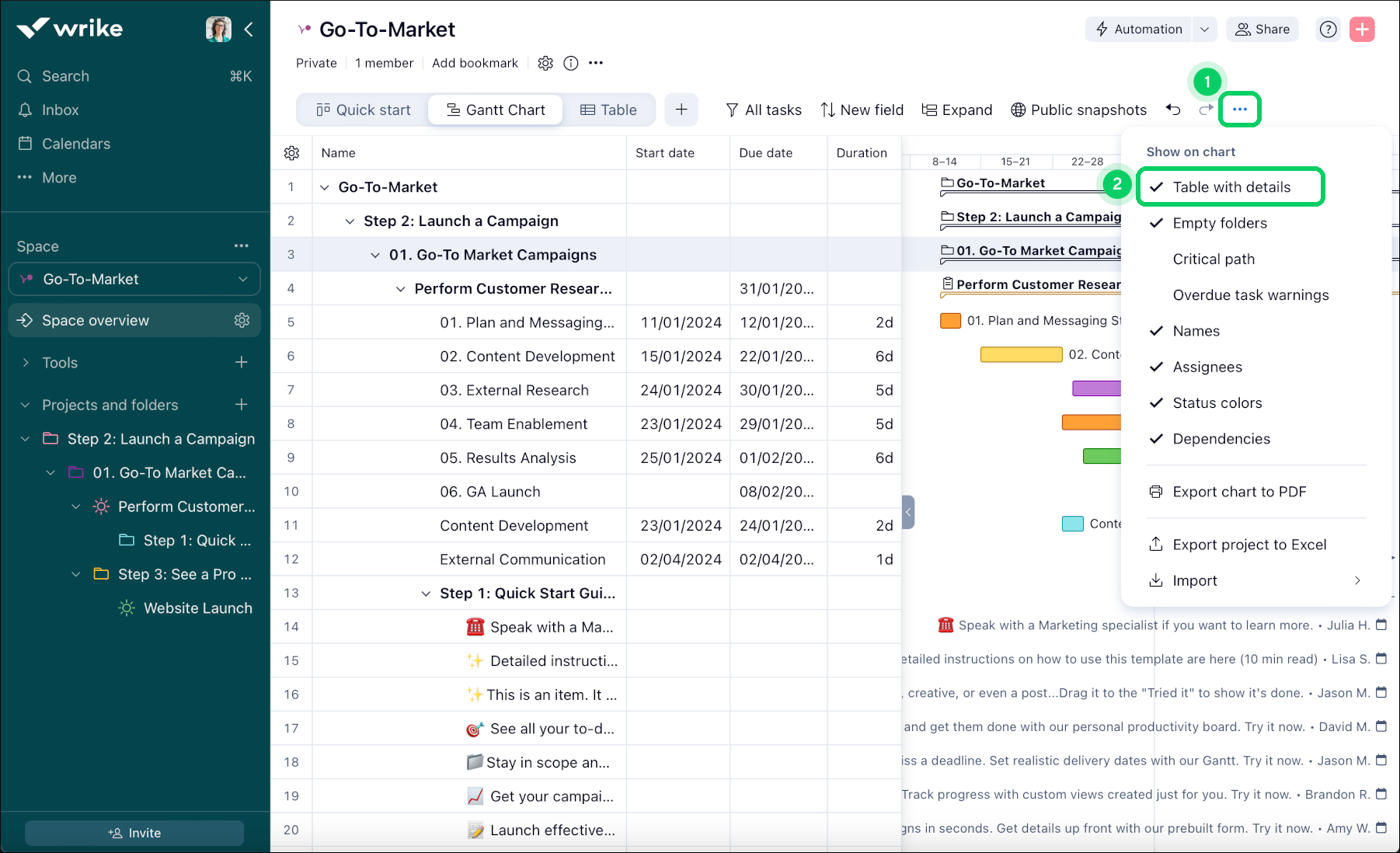

  1. Нажмите на кнопку меню с тремя точками 1 в правом верхнем углу окна.

  2. Нажмите на опцию Таблица с подробными данными 2, чтобы скрыть или отобразить таблицу.


Совет

Когда таблица скрыта, вы можете разворачивать и сворачивать папки и проекты на временной шкале с помощью кнопок + и –, появляющихся слева от временной шкалы. Каждый значок + или – находится на том же уровне, что и имя соответствующей родительской задачи, папки или проекта.

Как добавить (или удалить) столбцы в таблицу?

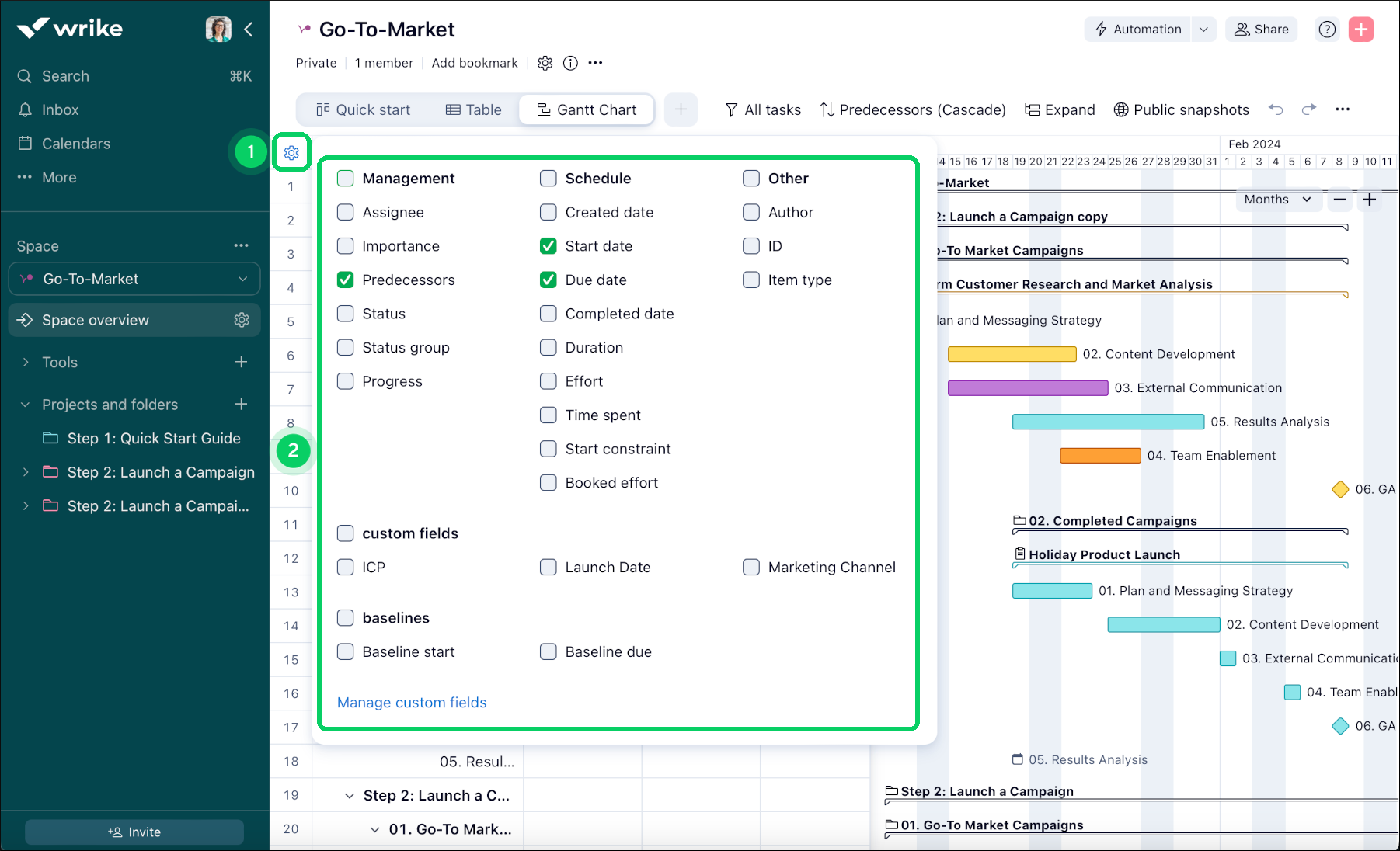

  1. Нажмите на значок шестеренки 1 в левом верхнем углу таблицы.

  2. Установите флажок возле любого столбца, который хотите отобразить, или уберите флажок столбца, который хотите скрыть, в меню 2.

Ширина таблицы фиксирована, и если в ней отображено слишком много столбцов, вы можете прокрутить таблицу к нужному столбцу, воспользовавшись нижней полосой прокрутки.


Как скрыть (или показать) пустые папки?

Вы можете скрывать папки, в которых не осталось задач, чтобы они не отображались ни в таблице, ни на временной шкале.

  • Чтобы скрыть пустые папки, нажмите на иконку Скрыть пустые папки, расположенную в верхней части окна. Иконка окрасится в голубой цвет.

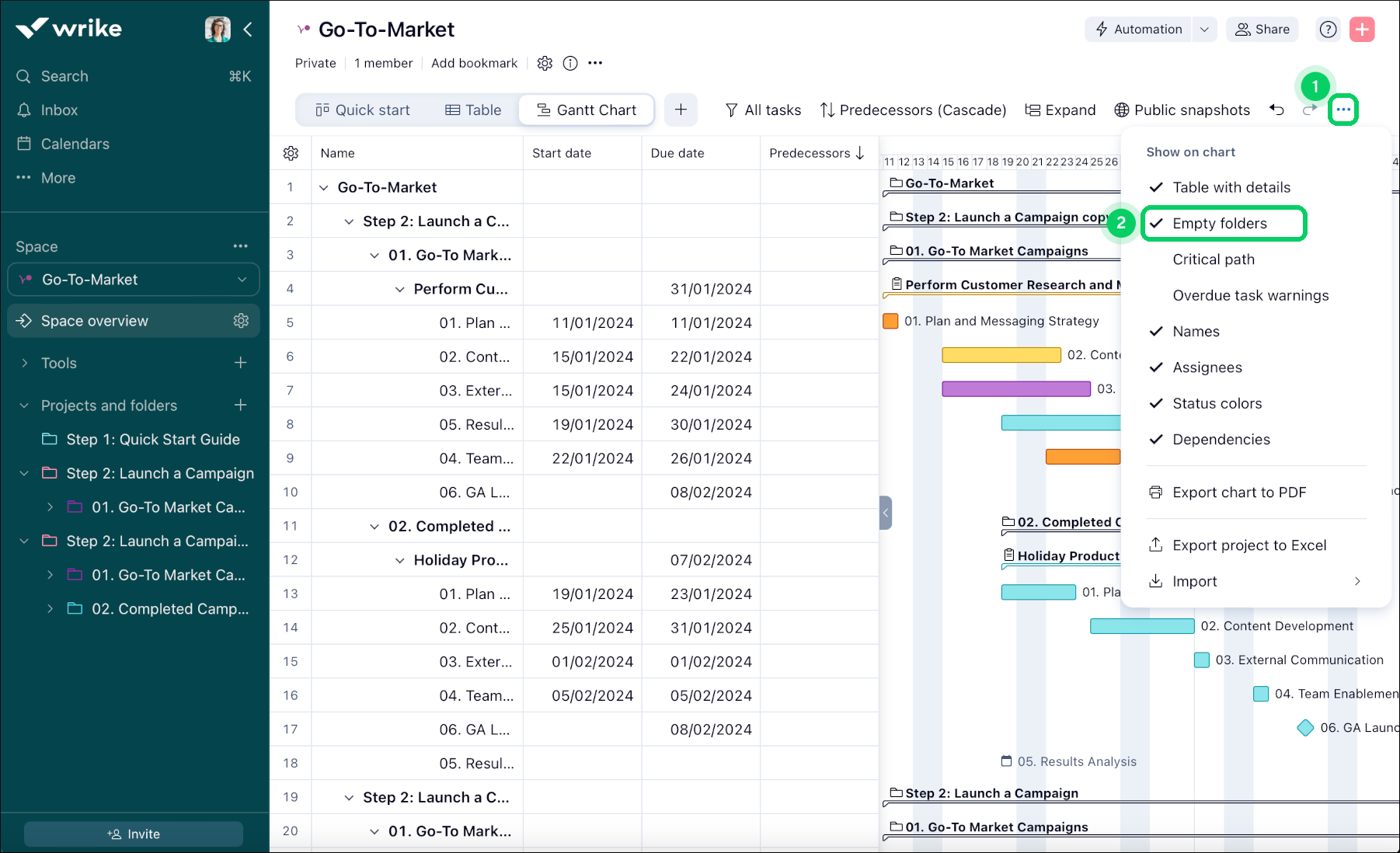

    1. Нажмите на кнопку меню с тремя точками 1 на панели инструментов.

    2. Для сокрытия нажмите на опцию «Пустые папки» 2 в раскрывающемся меню.

  • Чтобы отображать пустые папки, выполните те же шаги, которые перечислены выше.


Примечание

Эта настройка влияет только на папки. Пустые проекты никуда не денутся, даже если вы скрываете пустые папки. Чтобы скрыть или отобразить папки на диаграмме Ганта, используйте фильтры проекта.

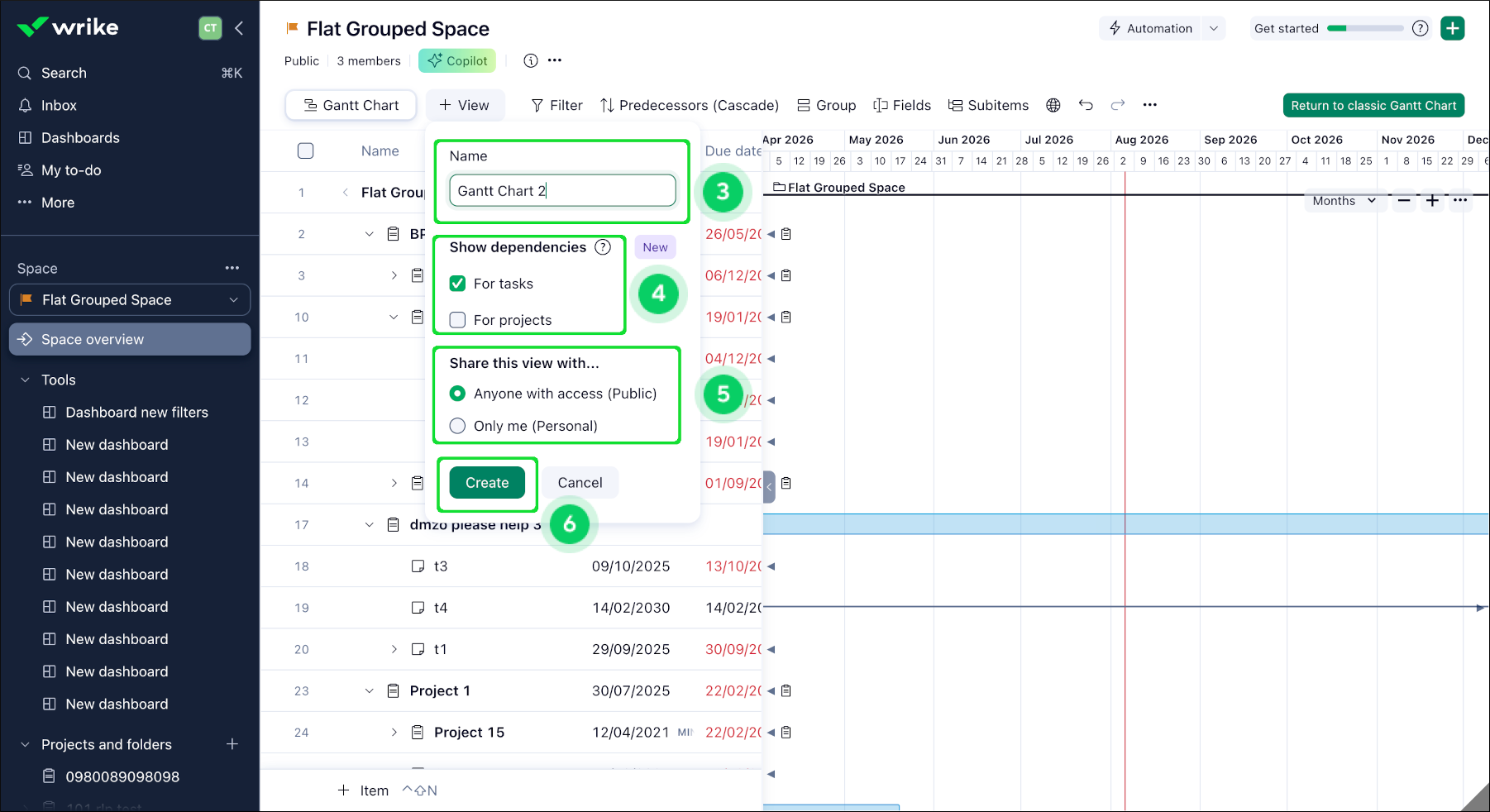

Как создать представление Диаграммы Ганта?

Выполните шаги, описанные в пункте Создание режима просмотра в разделе Виды Wrike.

Примечание

Диаграмму Ганта можно установить в качестве вида по умолчанию, если она была создана как общий вид.

Как настроить временную шкалу в новой Диаграмме Ганта?

Мы представили новый вид на Диаграмму Ганта в Wrike. Он предлагает обновлённый интерфейс и улучшенные функции, которые помогут вам проще управлять проектами. Чтобы узнать больше, посетите нашу страницу Community. Вы можете переключиться на новую Диаграмму Ганта в любое время:

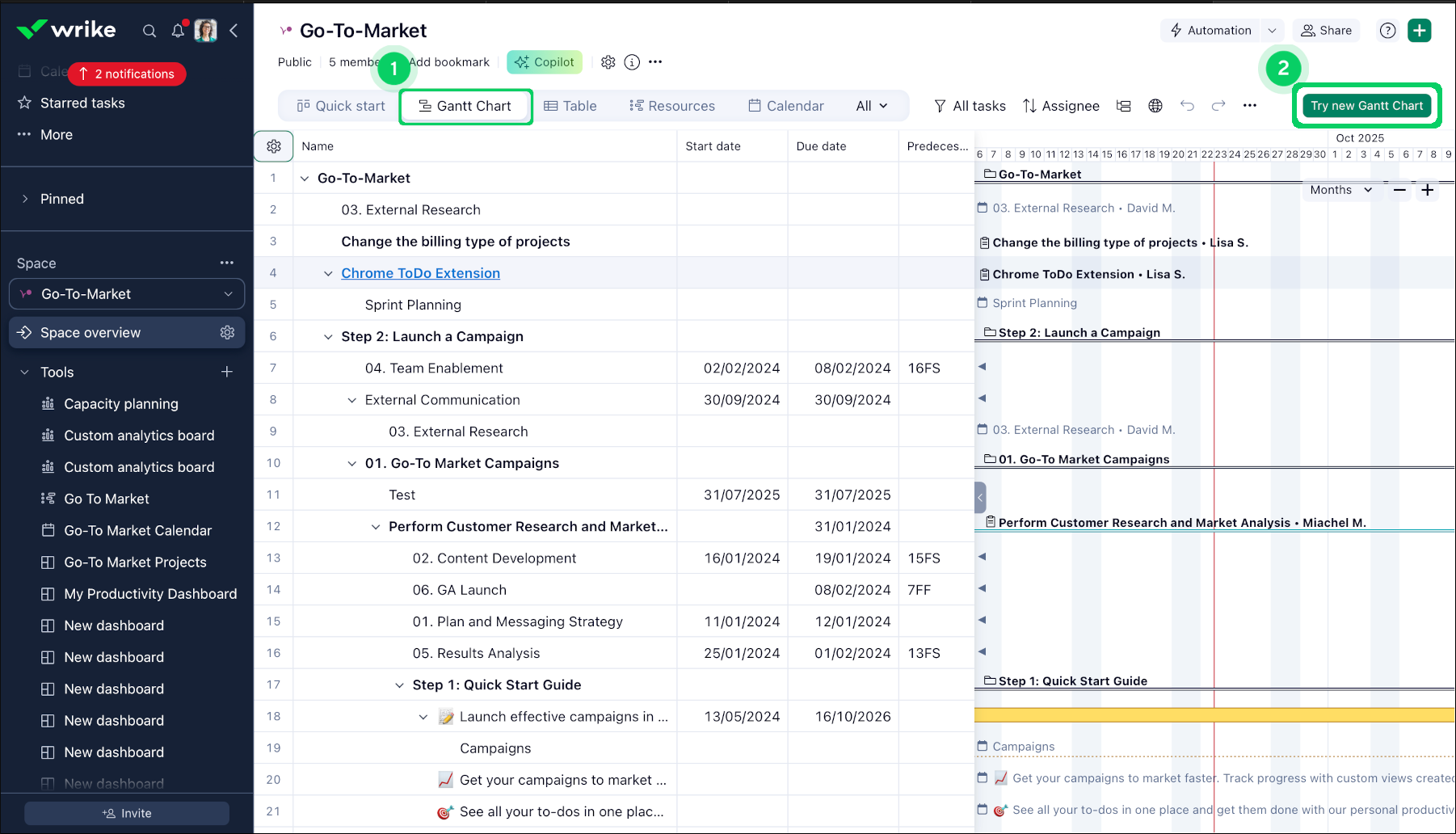

  1. Перейдите к выбранной папке, проекту или пространству и переключитесь на Диаграмму Ганта 1.

  2. Нажмите кнопку Попробовать новую Диаграмму Ганта в правом верхнем углу рабочего пространства 2.

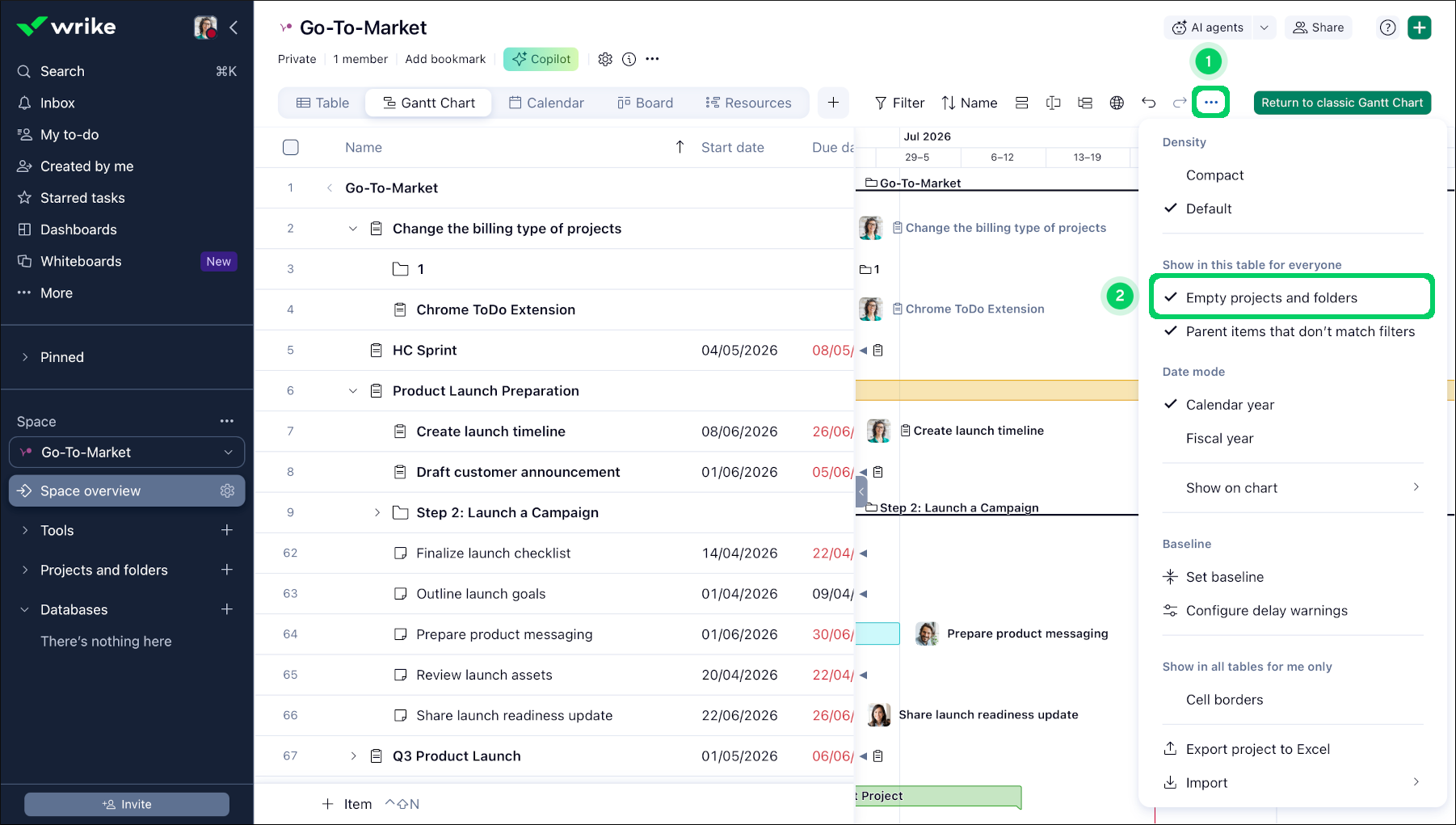

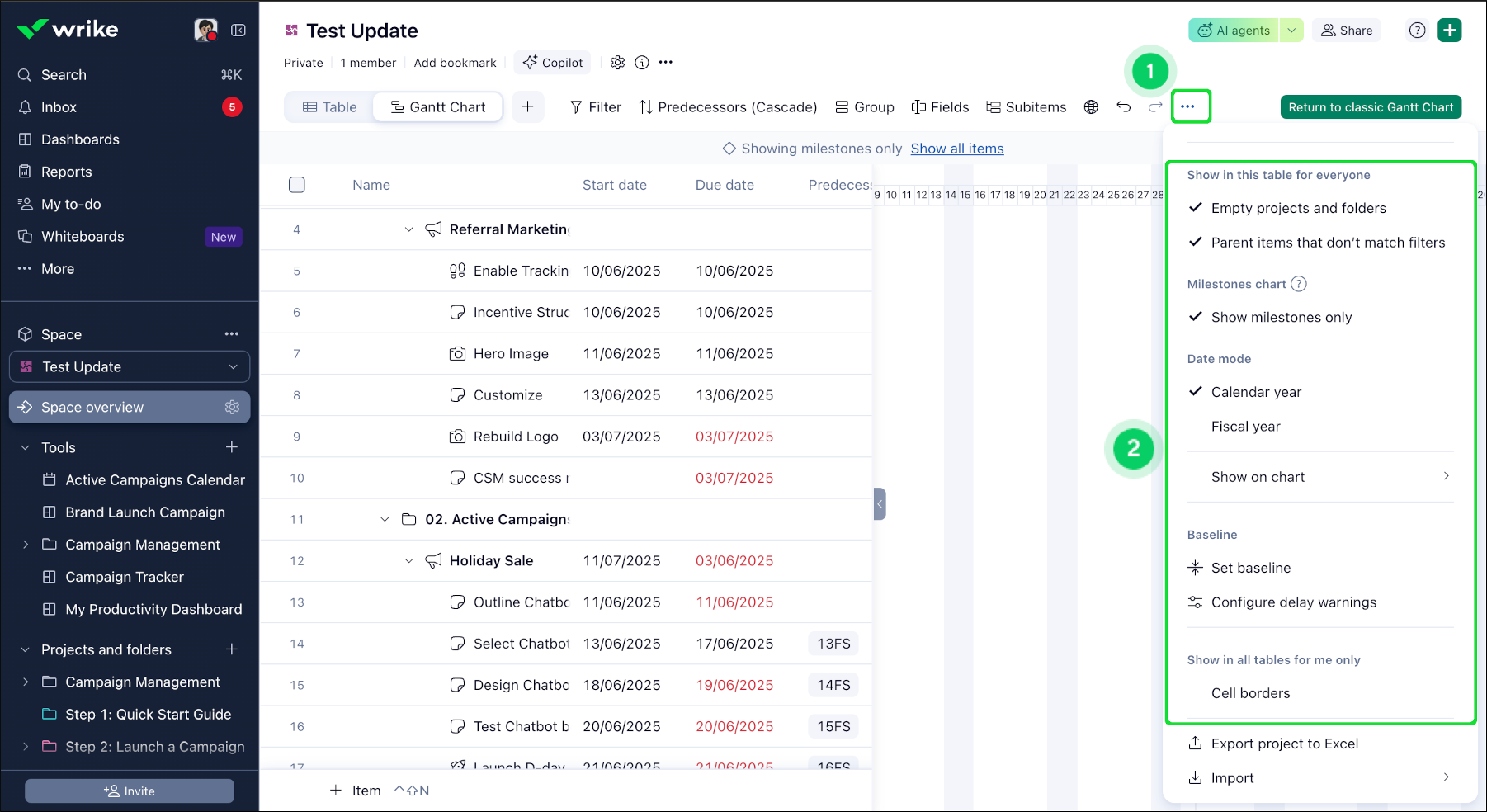

Вы можете настроить отображение элементов на таймлайне

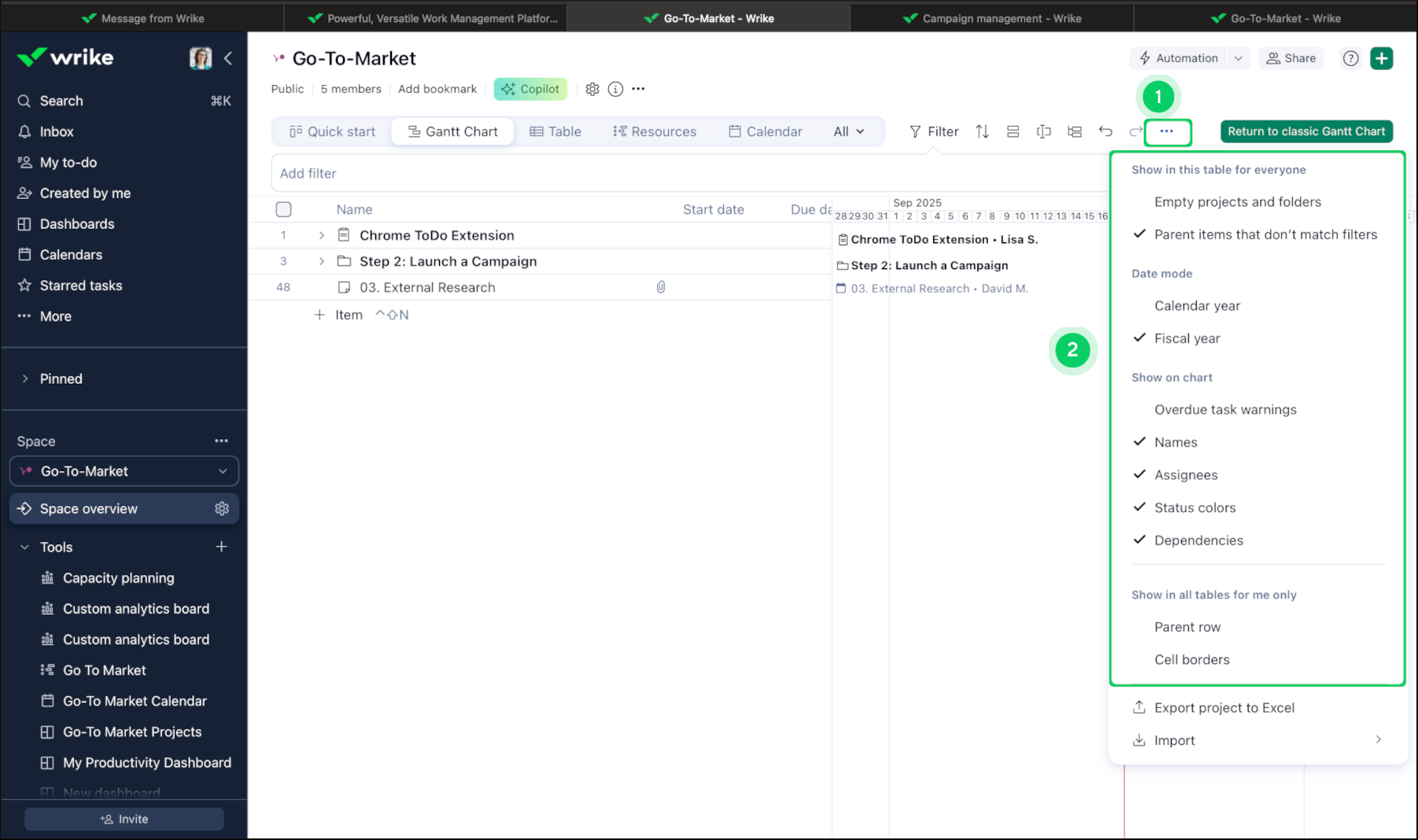

  1. Нажмите кнопку меню с тремя точками 1.

  2. Выберите в списке, что нужно показать (или скрыть) 2:

    Применимо только к новой Диаграмме Ганта*

  • Показывать в этой таблице для всех

    • Пустые проекты и папки: проекты или папки без задач отображаются как пустые строки в Диаграмме Ганта.

    • Родительские элементы, не соответствующие фильтрам: родительские задачи, папки или проекты скрываются, если они не соответствуют активным фильтрам.

  • Режим дат

    • Календарный год: Диаграмма Ганта может отображать таймлайн, основанный на стандартном периоде с января по декабрь.

    • Финансовый год: вы можете настроить Диаграмму Ганта так, чтобы она показывала пользовательский финансовый год вашей организации вместо календарного.

  • Показывать на диаграмме

    • Таблица с деталями: таблица слева от Диаграммы Ганта отображает ключевые детали каждой задачи, папки или проекта.

    • Предупреждения о просроченных задачах: задачи с истёкшим сроком выделяются предупреждением в Диаграмме Ганта.

    • Названия: названия задач, папок и проектов отображаются как заголовки строк слева на диаграмме.

    • Исполнители: назначенные участники команды отображаются рядом с каждой задачей в Диаграмме Ганта.

    • Цвета статусов: каждая полоса задачи раскрашена в цвет её текущего статуса для быстрой визуальной ориентации.

    • Зависимости: линии соединяют задачи, показывая их взаимосвязи и порядок выполнения.

  • Показывать во всех таблицах только для меня

    • Родительская строка: разворачиваемая строка, которая группирует связанные задачи, папки или подпроекты.

    • Границы ячеек: линии, которые очерчивают каждую строку и столбец, облегчая просмотр и разделение элементов на диаграмме.
