Задачи на диаграмме Ганта

Таблица 53. Доступность для пользователей старых планов


Таблица 54. Доступность


Обзор

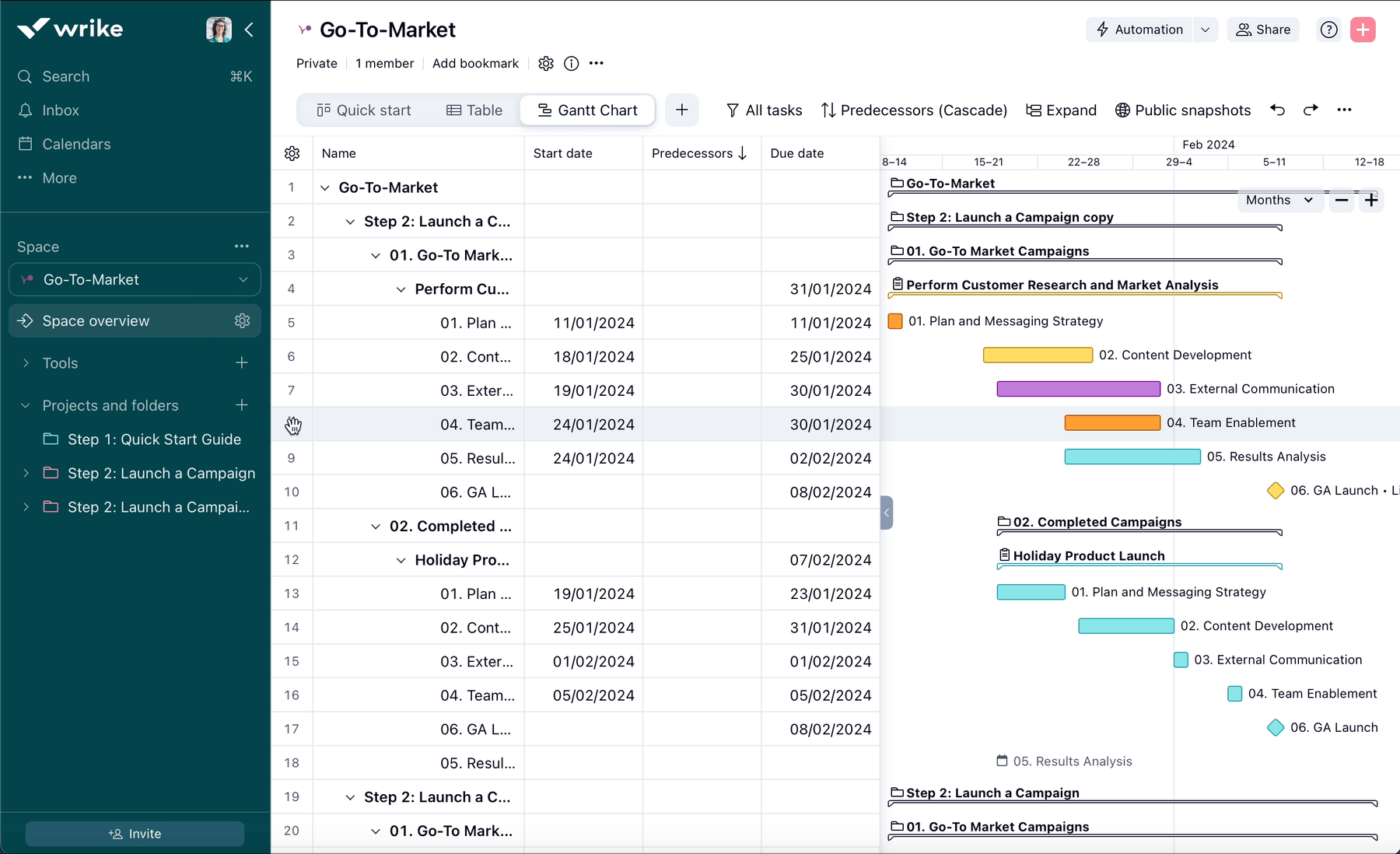

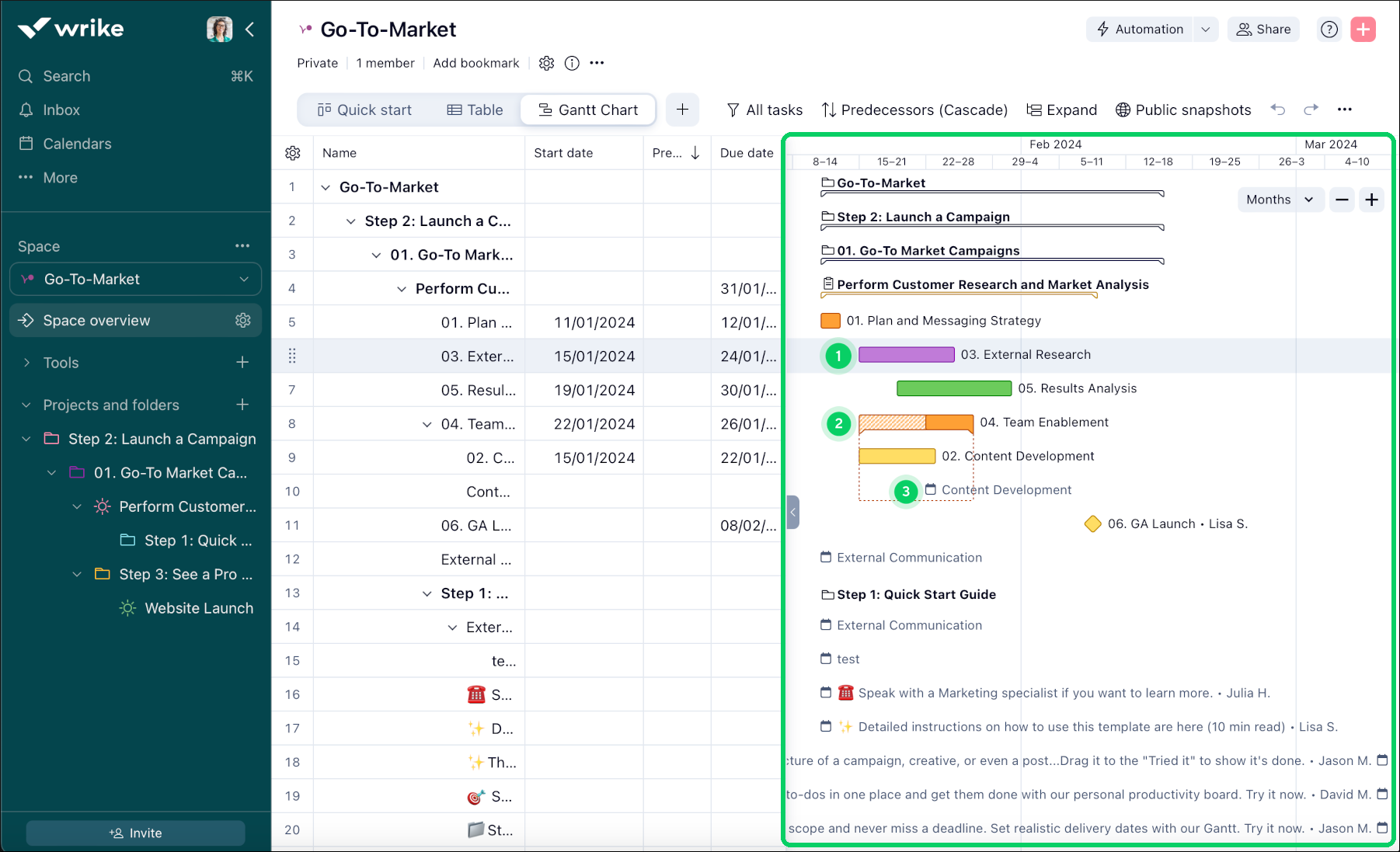

Диаграмма Ганта состоит из двух частей: таблицы в левой части экрана и временной шкалы в правой. В табличной части приведен список задач и их атрибутов.

На временной шкале показаны:

  • Запланированные задачи, представленные в виде полос, соответствующих планируемым периодам выполнения.

  • Задачи, поставленные в очередь, с запланированными подзадачами отображаются на временной шкале в виде полос с диагональной штриховкой. Такая полоса начинается в дату начала самой ранней из подзадач и заканчивается датой завершения самой поздней подзадачи.

  • Все остальные задачи, стоящие в очереди, отмечены иконкой в виде календаря.

На диаграмме Ганта вы можете:

Открытие задач на диаграмме Ганта

В таблице:

  1. Наведите курсор на название задачи.

  2. Нажмите на иконку, появившуюся справа от названия.

Задача открывается в перекрывающем окне.

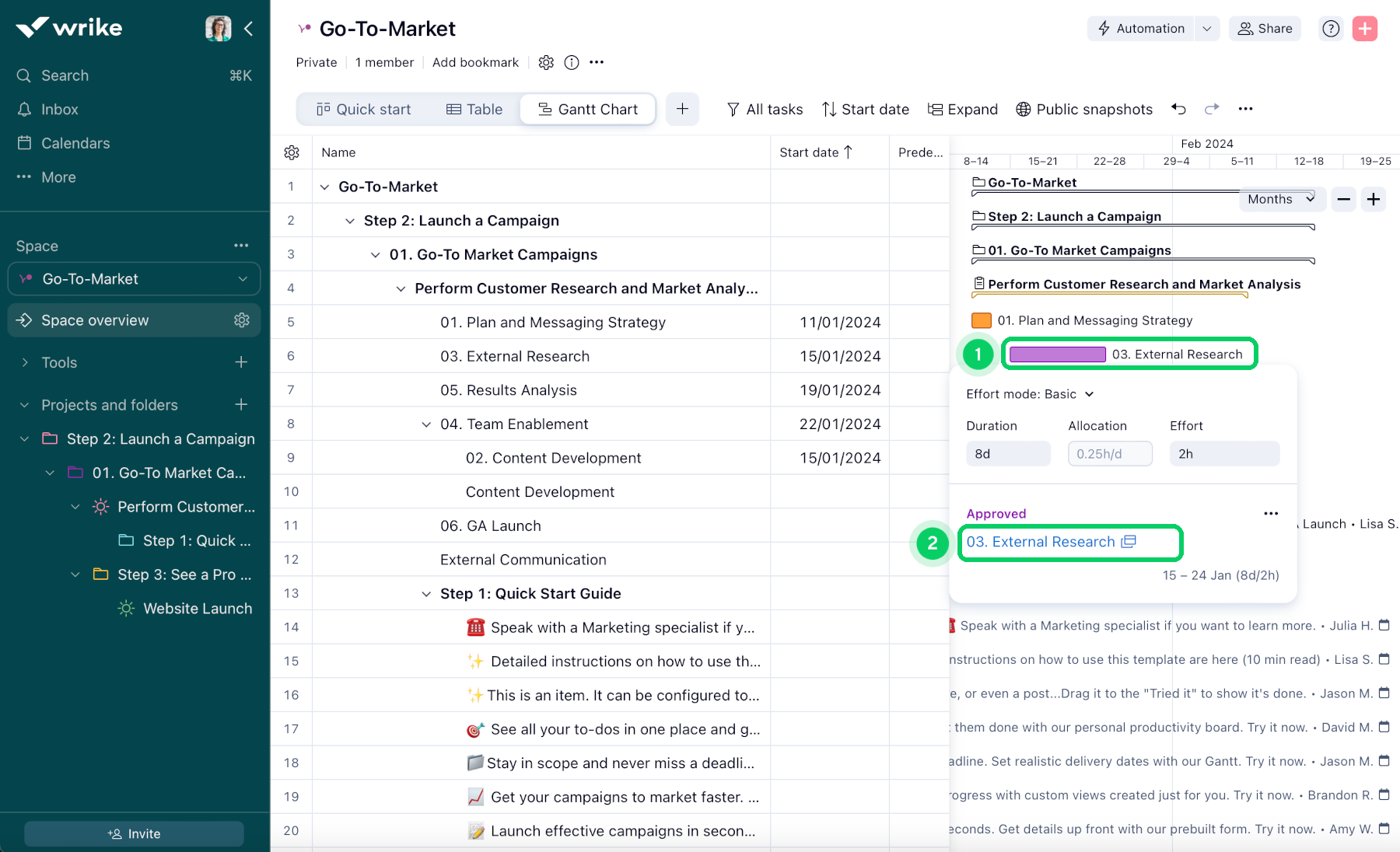

На временной шкале:

  1. Нажмите на полосу задачи на временной шкале диаграммы.

  2. Нажмите на название задачи в появившемся окне.

Задача открывается в перекрывающем окне. Кроме того, вы можете просто дважды щелкнуть полосу задачи на временной шкале, чтобы открыть задачу.

Редактирование задач на диаграмме Ганта

В таблице:

  • Выберите двойным щелчком ячейку в таблице и введите новую или измененную информацию. Отредактируйте название задачи, имя исполнителя, статус, даты начала и окончания, а также настраиваемые поля.

На временной шкале:

  1. Нажмите на полосу задачи на временной шкале.

  2. Нажмите на название задачи в появившемся окне.

Откроется перекрывающее окно с режимом просмотра задач или режимом просмотра объектов, где вы сможете изменить детали задаче. Чтобы вернуться к диаграмме Ганта, закройте это окно.

Изменение иерархии задач на диаграмме Ганта

Чтобы изменить положение задачи в иерархии задач (подзадачи в иерархии задач, подзадачи в иерархии подзадач и т. п.):

  1. Перейдите в табличную часть диаграммы Ганта.

  2. Щелкните столбец задачи, положение которой вы хотите изменить. Строка окрасится в голубой цвет.

  3. Щелкните правой кнопкой мыши в любом месте строки. Здесь вы можете:

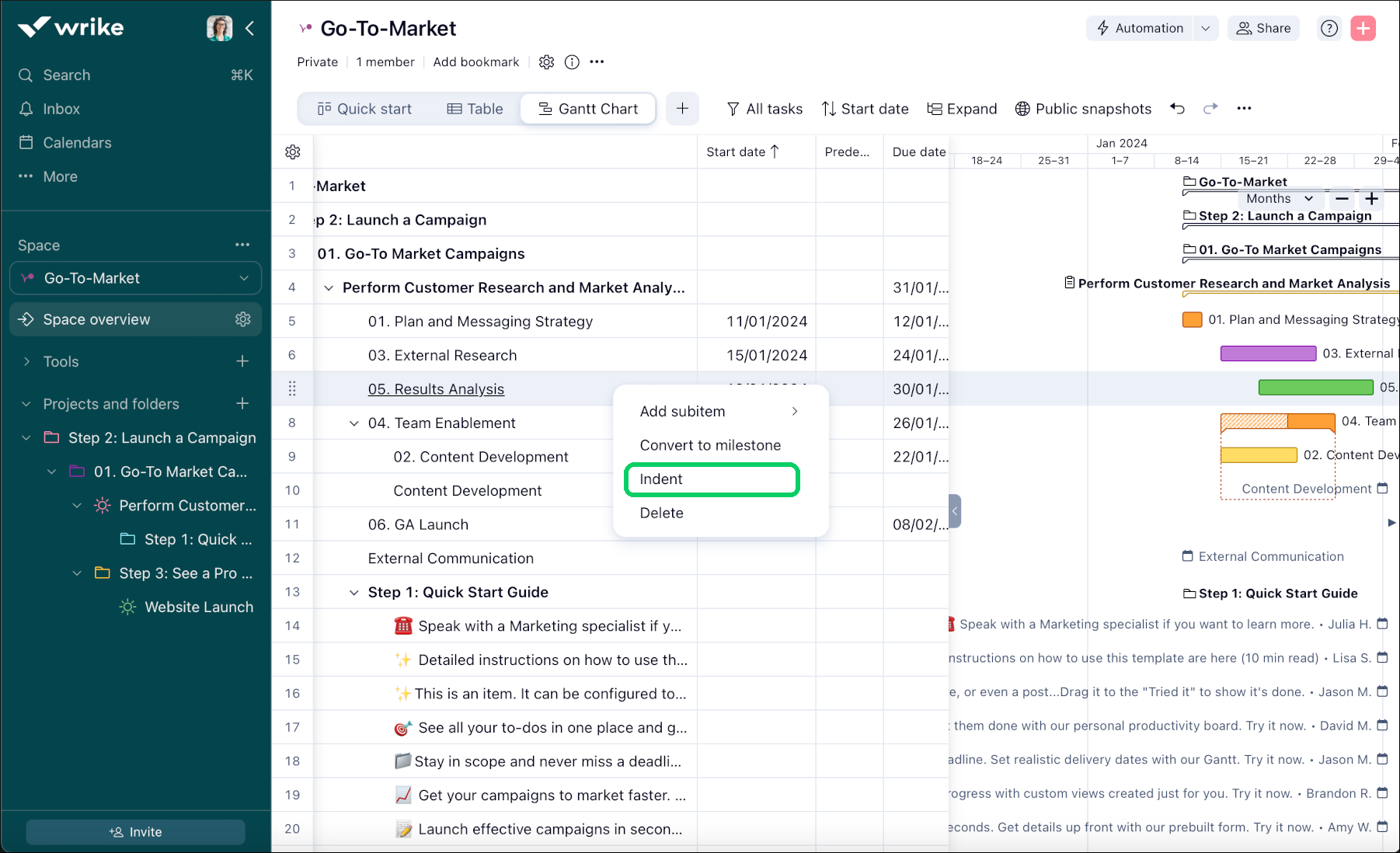

    1. Добавить отступ – переместить задачу на один уровень ниже в иерархии задач (то есть конвертировать задачу в подзадачу).

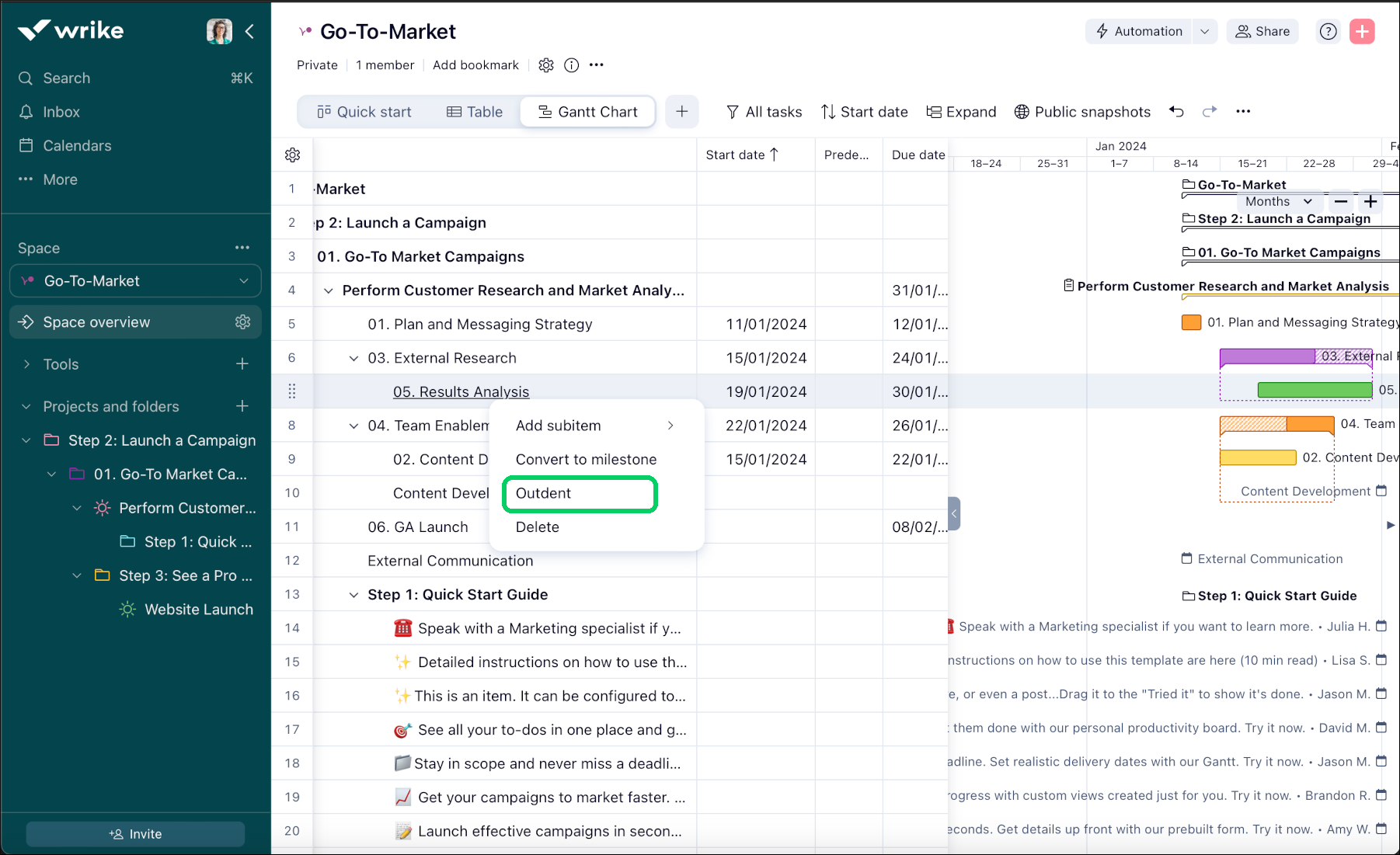

    2. Убрать отступ – переместить задачу на один уровень выше в иерархии задач (то есть конвертировать подзадачу в задачу).

Кроме того, вы можете перетащить задачу, чтобы конвертировать ее в подзадачу или изменить ее местоположение в пределах одного вида. Для этого нажмите и удерживайте цифру слева от названия задачи в таблице. Перетащите ее на другую задачу (чтобы сделать задачу подзадачей), на родительскую папку или проект (чтобы сделать подзадачу задачей) или на другую папку или проект, чтобы изменить местоположение.

Совет

Используйте сочетания клавиш для диаграммы Ганта, чтобы добавить или удалить отступ.

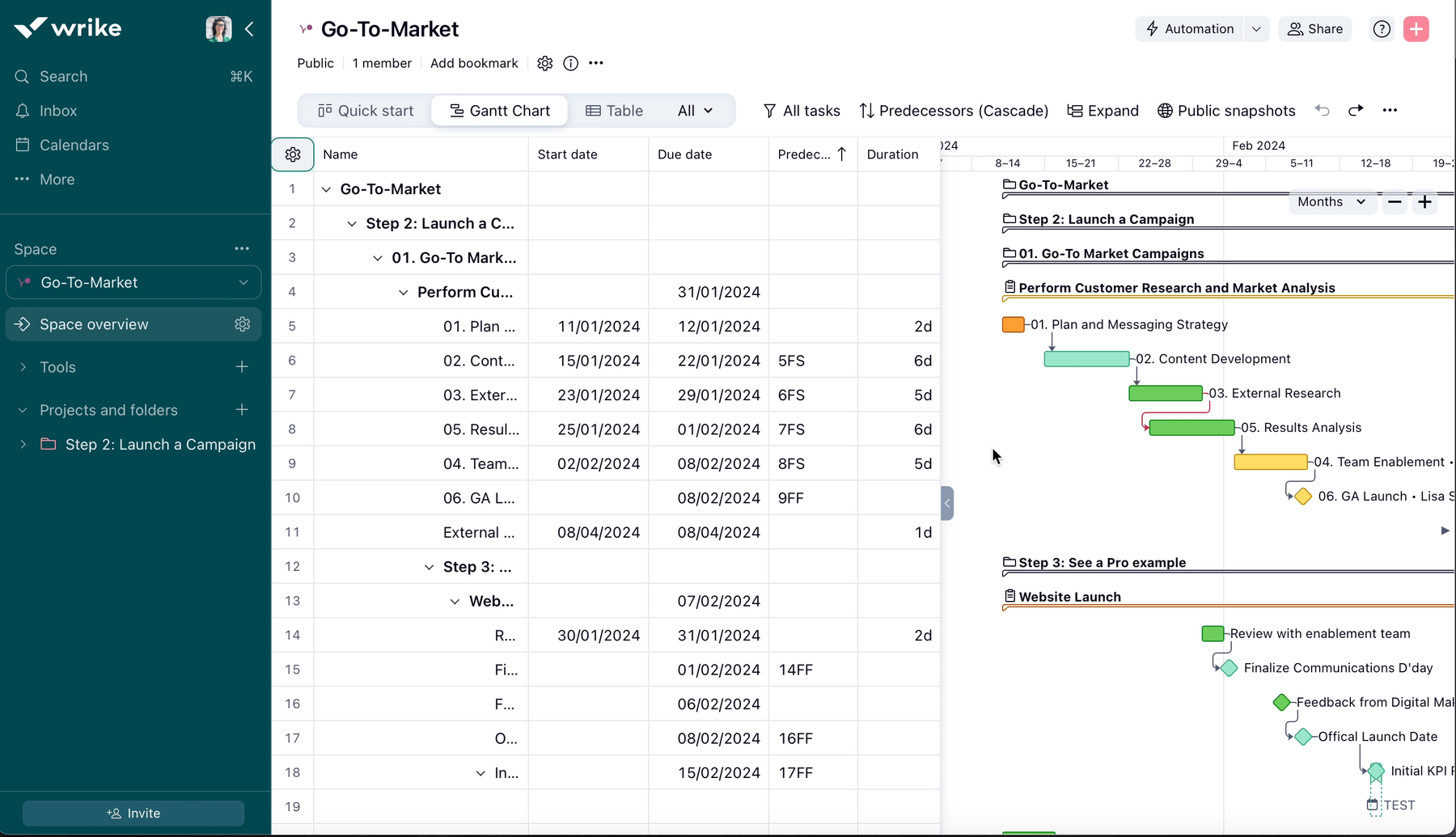

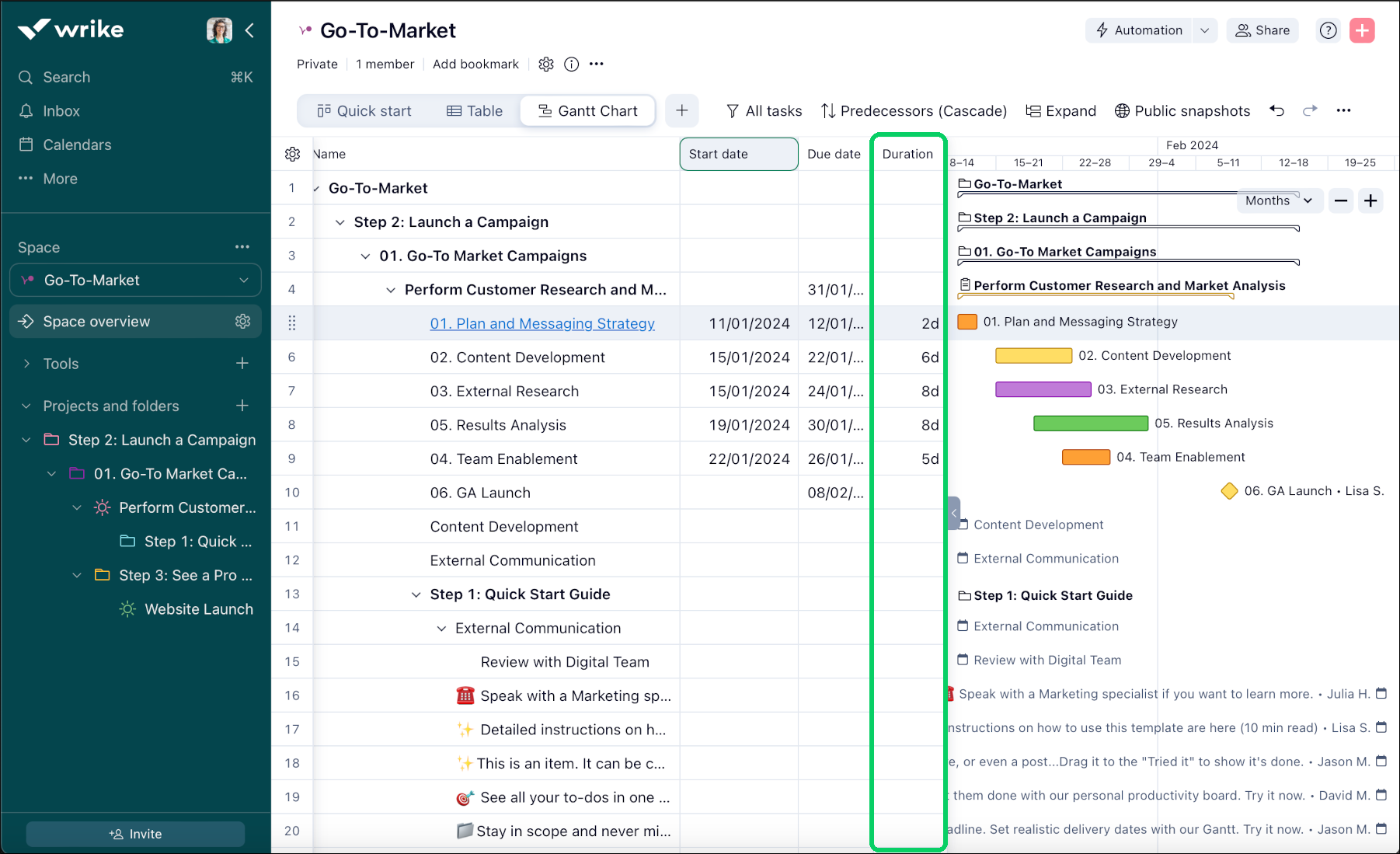

Изменение длительности задачи на диаграмме Ганта

  1. Выберите задачу, длительность которой вы хотите изменить, на временной шкале.

  2. Наведите курсор на левую или правую часть полосы задачи, чтобы на экране появилась двусторонняя стрелка.

  3. Нажмите на полосу и перетащите ее влево или вправо, чтобы изменить длительность задачи.

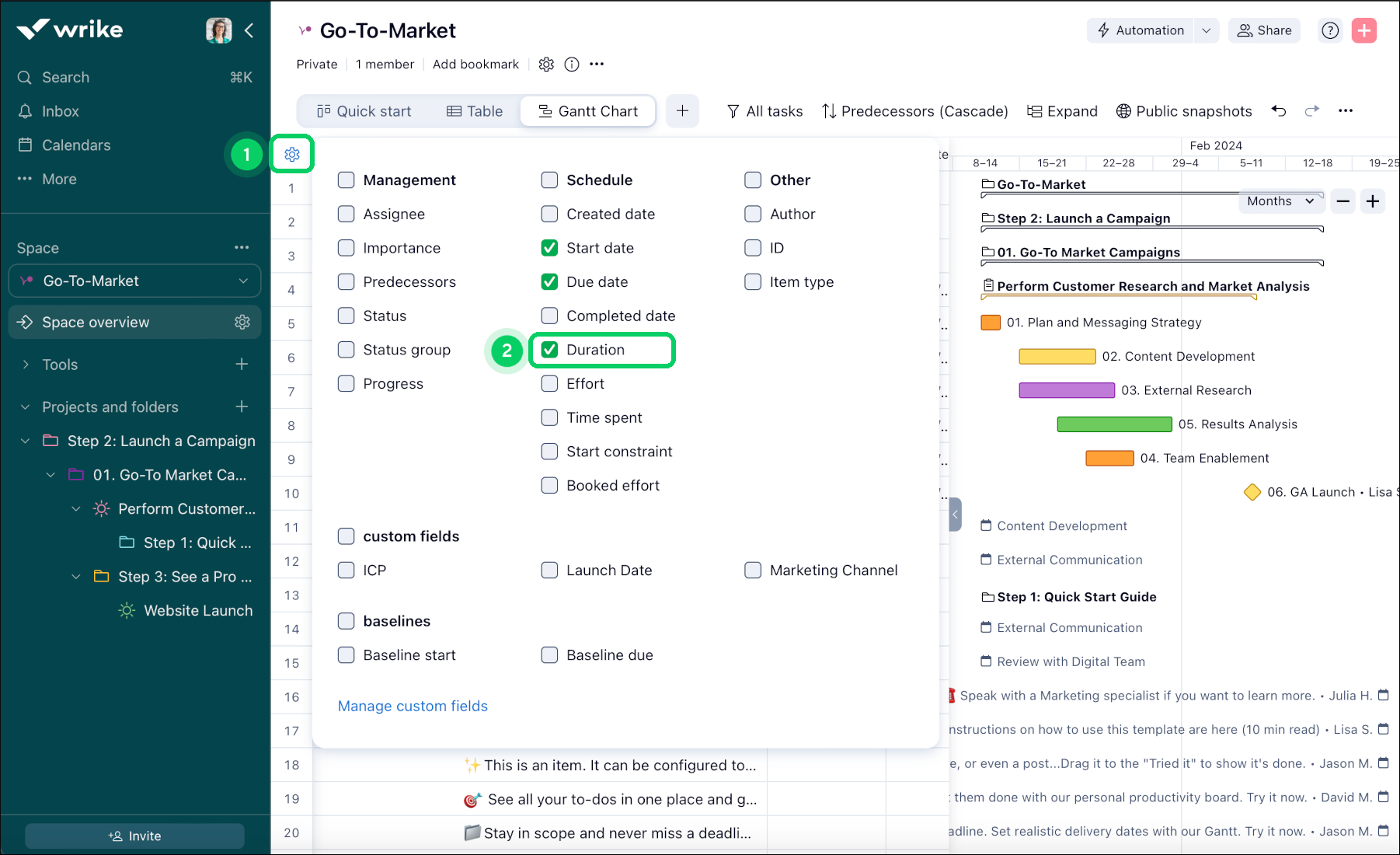

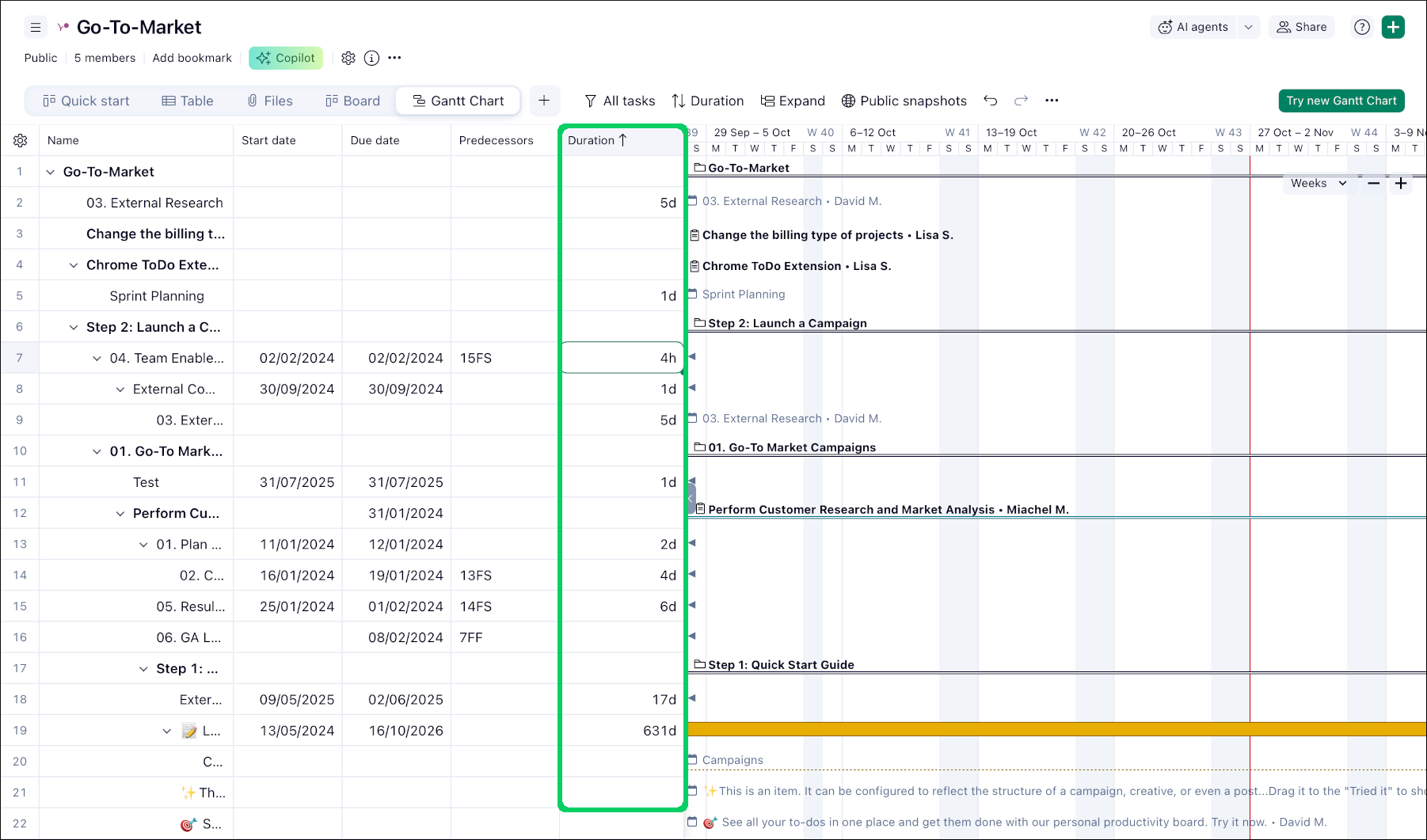

Кроме того, вы можете изменить длительность в таблице, изменив значение в нужной ячейке.

Удаление задач на диаграмме Ганта

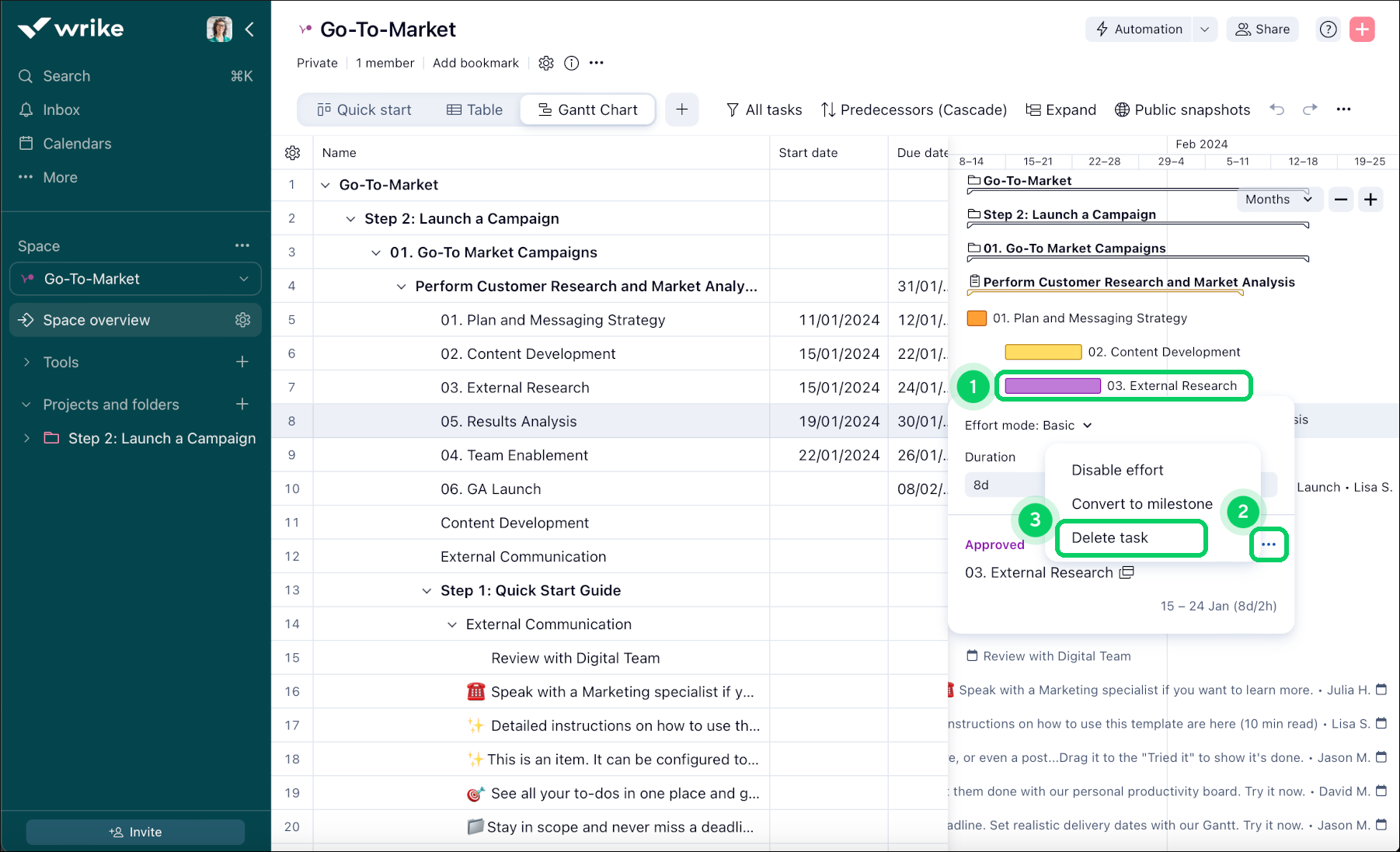

На временной шкале:

  1. Нажмите на полосу задачи, которую вы хотите удалить.

  2. Нажмите кнопку меню в виде трех точек и выберите Удалить задачу.

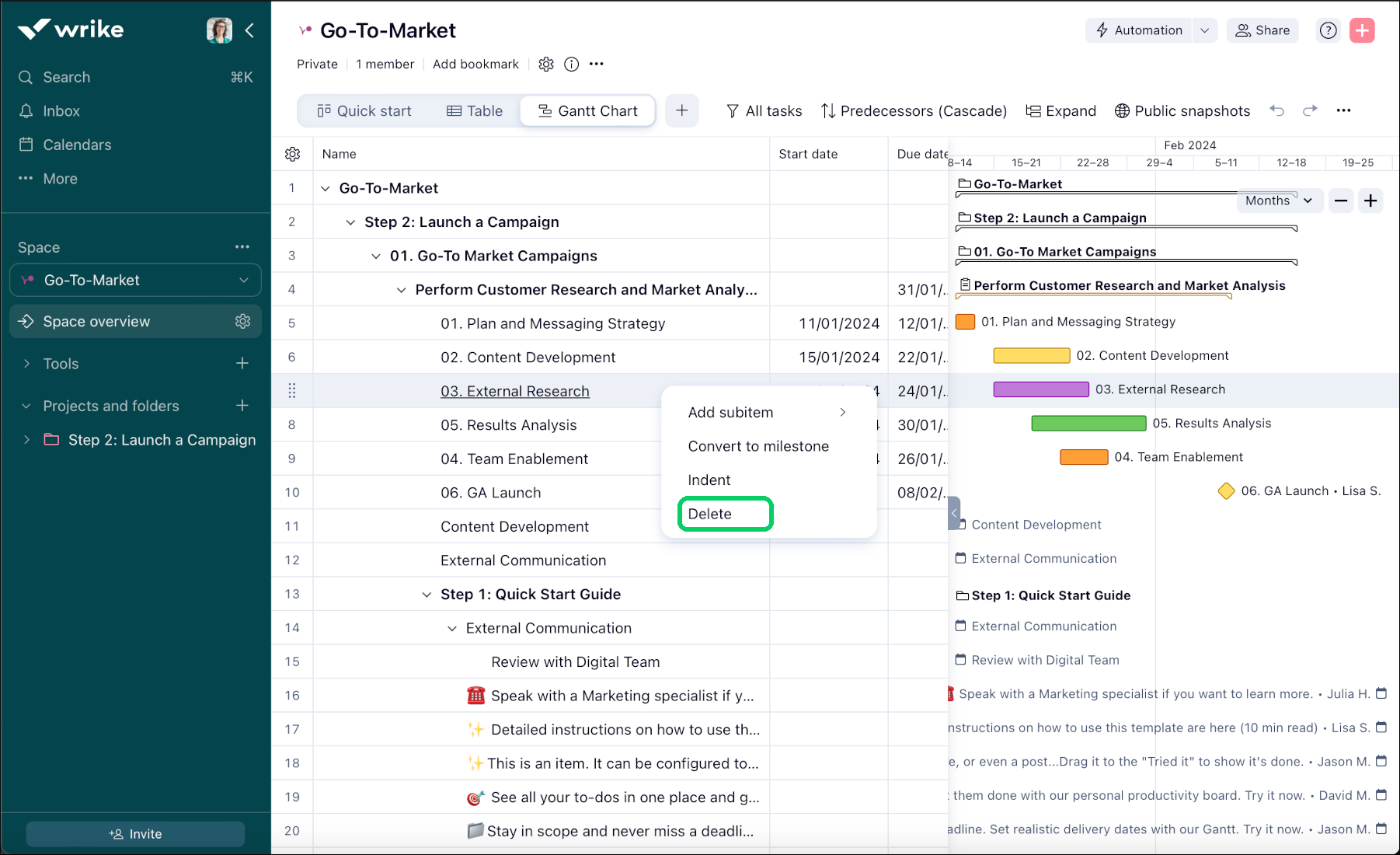

В таблице:

  1. Щелкните правой кнопкой мыши строку задачи, которую хотите удалить.

  2. Нажмите Удалить.
